Ein Kurzschluss verändert den Strom in einer Leitung. Ein Schutzrelais erkennt das ungewöhnliche Signal und lässt einen Schalter den betroffenen Abschnitt trennen. So soll der Rest des Netzes weiterlaufen. Doch je mehr Strom über Wechselrichter aus Solarparks, Windanlagen und Batterien kommt, desto sorgfältiger müssen Netzbetreiber prüfen, wie dieses Signal aussieht.
Der Grund steckt in den Geräten: Wechselrichter begrenzen ihren Strom, um ihre empfindliche Leistungselektronik zu schützen. Manche herkömmlichen Schutzverfahren verlassen sich auf einen deutlichen Stromanstieg. Wenn dieser Anstieg kleiner ausfällt oder anders verläuft, kann die Unterscheidung zwischen normaler Last und Fehler schwieriger werden. Die Antwort lautet nicht, Wechselrichter pauschal abzuschalten. Schutzgeräte, Anlagenregelung und Netzplanung müssen zusammenpassen.
Ein australisches Konsultationspapier von 2025 und ein US-Bericht über Störungen aus dem Jahr 2024 zeigen zwei Seiten dieser Aufgabe. In Australien untersuchen Fachleute, welche Fehlerströme verschiedene Wechselrichter überhaupt liefern. In den USA trennten Schutzsysteme die ursprünglichen Fehler ordnungsgemäß; trotzdem verloren zahlreiche Anlagen anschließend Leistung. Daraus entsteht ein gemeinsamer Befund: Ein sicheres Netz braucht sowohl eine passende Fehlererkennung als auch Anlagen, die auf die Störung angemessen reagieren.
Warum ein Schutzgerät mehr wissen muss als „Strom fließt“
Eine Leitung darf im Alltag viel Strom übertragen. Gefährlich wird es, wenn etwa ein beschädigter Leiter eine Verbindung zur Erde bekommt oder Leiter sich unerwünscht berühren. Der Strom kann dann auf einem Weg fließen, für den die Anlage nicht ausgelegt ist. Der Überblick des US-Energieministeriums beschreibt die Aufgabe des Netzschutzes: Relais, Schalter und Sicherungen sollen Menschen und Geräte schützen und den betroffenen Teil möglichst schnell abtrennen.

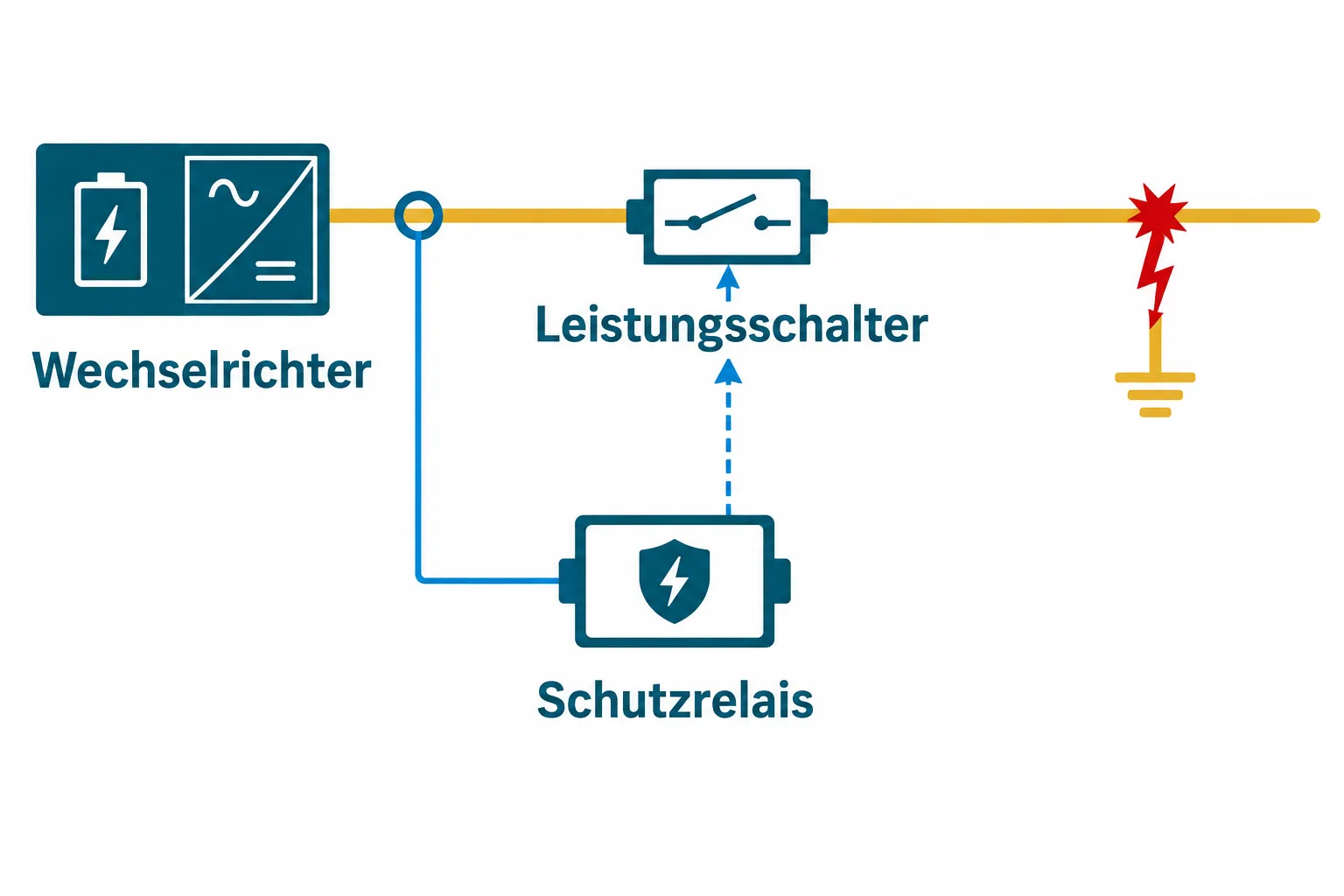

Ein Relais ist dabei der Entscheider, der Leistungsschalter das ausführende Gerät. Vereinfacht misst das Relais elektrische Größen und vergleicht sie mit seinen Einstellungen. Erkennt es einen Fehler in seinem Schutzbereich, gibt es den Abschaltbefehl. Andere Schutzgeräte bleiben bereit, falls der erste Schritt nicht funktioniert. Welches Gerät zuerst handelt, muss zur Lage des Fehlers passen; sonst würden unnötig große Netzbereiche getrennt.
Ein Gedankenbeispiel macht die Schwierigkeit sichtbar. Ein Relais soll einen starken Kurzschlussstrom erkennen, aber beim Einschalten einer großen Anlage nicht vorschnell auslösen. Es braucht also eine Grenze und einen Zeitverlauf, die beide Fälle zuverlässig auseinanderhalten. Wird der Fehlerstrom durch die angeschlossenen Quellen begrenzt, kann der Abstand zwischen gewöhnlicher Belastung und Störung kleiner werden. Die vorhandene Einstellung muss dann für die neue Situation überprüft werden.
Der Wechselrichter schützt zuerst seine Bauteile
Eine Batterie liefert Gleichstrom. Der Wechselrichter macht daraus den Wechselstrom für das Netz. Auch viele Solar- und Windanlagen sind über Leistungselektronik angebunden. Deren Halbleiter können nicht beliebig lange einen hohen Strom tragen. Ihre Regelung begrenzt ihn deshalb bei einer Störung; wie stark und wie lange ein Gerät Strom liefert, hängt von seiner Auslegung und Steuerung ab.
Das gilt auch für netzbildende Wechselrichter. Sie können eine Spannungsreferenz bereitstellen und damit andere Anlagen unterstützen. Sie sind deshalb für Netze mit viel Wind- und Solarstrom interessant. Netzbildend bedeutet aber nicht, dass das Gerät bei einem Kurzschluss automatisch denselben Strom wie eine rotierende Maschine liefert. Seine elektrischen und thermischen Grenzen bleiben bestehen.
Der australische Systembetreiber AEMO sammelte 2025 Rückmeldungen von Netzbetreibern und Herstellern. Für befragte netzbildende Anlagen wurden häufig kurzzeitige Überstromfähigkeiten zwischen dem Einfachen und dem 1,3-Fachen des Bemessungsstroms genannt; ein Hersteller berichtete über eine höhere Fähigkeit. Diese Angaben beschreiben die befragten Anlagen, keine feste Grenze für jeden Wechselrichter.
Ein Netz ist außerdem selten nur von einem Gerät gespeist. Es kann mit großen Generatoren verbunden sein, andere Leitungen können Strom zum Fehler beitragen. Nach einer Trennung kann derselbe Abschnitt vorübergehend als Insel mit anderen Quellen arbeiten. AEMO hält fest, dass sich gerade dann Schutzparameter ändern können, wenn der Wechselrichter nicht genügend Überstrom bereitstellt. Für die Betreiber zählt deshalb der tatsächlich mögliche Betriebszustand, nicht nur das Datenblatt einer einzelnen Batterie.
Die Form des Signals zählt mit
Mehr Strom wäre für manche Schutzgeräte ein leichter erkennbares Zeichen. Doch die Höhe ist nicht die einzige Eigenschaft. Ein Relais braucht je nach Verfahren auch genügend Zeit, um seine Messung auszuwerten. Die Kurvenform und das Verhältnis zwischen Strom und Spannung können ebenfalls beeinflussen, wie es einen Fehler einordnet. AEMO nennt in der Befragung ausdrücklich Dauer und Verlauf als Punkte, die bei der Auslegung beachtet werden müssen.
Hinzu kommt, dass ein Fehler nicht immer alle drei Phasen einer Wechselstromleitung gleichermaßen betrifft. Wenn nur eine Phase betroffen ist, entsteht ein unsymmetrisches Muster. Fachleute zerlegen es rechnerisch in Bestandteile. Manche Schutzverfahren nutzen einen solchen Bestandteil, um Richtung oder Art eines Fehlers zu bestimmen. Andere Netze setzen dafür andere Verfahren ein. Die australischen Rückmeldungen zeigen gerade bei dieser Frage unterschiedliche Praxis.
Damit wird aus einer einfachen Gerätefrage ein Zusammenspiel. Wie reagiert der Wechselrichter unmittelbar nach der Störung? Welches Signal erreicht das Relais am Einbauort? Ist der Fehler auch dann zu erkennen, wenn ein anderer Netzpfad abgeschaltet ist? Für eine belastbare Einstellung müssen Betreiber diese Fälle mit den konkreten Anlagen und Schutzgeräten betrachten.
Richtig getrennt und trotzdem Leistung verloren
Eine zweite Schwierigkeit zeigt der gemeinsame Bericht von CAISO, NERC und WECC vom Oktober 2025. Er untersucht vier Störungen im westlichen nordamerikanischen Stromverbund zwischen März und Juni 2024. Die ursprünglichen Fehler wurden laut Bericht jeweils durch den Netzschutz ordnungsgemäß beseitigt. Dennoch ging in jedem der untersuchten Fälle Leistung mehrerer Solar-, Wind- oder Speicheranlagen verloren.
Beim Ereignis im März 2024 beobachtete der kalifornische Netzbetreiber etwa einen Rückgang von 1.046 Megawatt bei Solar- und Windanlagen; betroffen waren 28 Anlagen. Das ist eine beobachtete Leistungsänderung während dieses Ereignisses, keine Aussage über alle Wechselrichter. Der Bericht zeigt auch nicht, dass ein zu kleiner Fehlerstrom die ursprüngliche Fehlererkennung scheitern ließ. Gerade das Gegenteil steht im Bericht: Die auslösenden Fehler wurden korrekt beseitigt.
Warum ist der Fall trotzdem für die Schutzfrage wichtig? Ein Fehler erzeugt auch außerhalb des abgeschalteten Leitungsstücks kurzzeitig veränderte Spannungen. Anlagen müssen sich innerhalb ihrer technischen Grenzen so verhalten, dass sie das Netz während und nach der Störung unterstützen können. Ein Schutz, der das eigene Gerät zu früh trennt, kann zugleich Erzeugungsleistung aus dem Gesamtsystem nehmen. Zu langes Durchhalten über die tatsächlichen Gerätegrenzen hinaus wäre ebenfalls keine sinnvolle Lösung.
Die Autoren berichten von einem konkreten Wartungsproblem: Bei einer Anlage waren zuvor verbesserte Einstellungen durch ein Firmwareupdate wieder auf frühere Werte zurückgesetzt worden. Sie empfehlen Betreibern, Änderungen an der Steuerungssoftware zu verstehen und mit den Geräteherstellern die Einstellungen abzustimmen. Der Vorfall macht sichtbar, dass ein einmal berechnetes Schutzkonzept über die Lebensdauer der Anlage erhalten werden muss.
Was sich am Umbau messen lässt
Es gibt mehrere Wege, auf veränderte Signale zu reagieren: Schutzparameter für den jeweiligen Netzabschnitt neu abstimmen, weitere Messgrößen einbeziehen oder Anlagen und Netz so auslegen, dass die benötigten Signale verfügbar bleiben. Welche Kombination funktioniert, lässt sich nicht aus dem Wort „netzbildend“ ablesen. Auch ein sehr empfindlicher Schutz muss normale Betriebsvorgänge von einem Fehler unterscheiden können.
AEMO behandelt die Wirkung unterschiedlicher Stromverläufe auf Schutzsysteme in seinem Papier ausdrücklich als Gegenstand weiterer Untersuchungen. Das ist keine fertige Vorschrift für Deutschland und kein Nachweis, dass eine bestimmte Lösung überall funktioniert. Der australische Betreiber formuliert damit die Frage, die für viele Umbauprojekte entscheidend ist: Stimmen die Fähigkeiten der Anlagen mit den Mess- und Abschaltverfahren am konkreten Netzpunkt überein?
Die Entwicklung von technischen Konsultationen bis zu ausgewerteten Störungsereignissen verschiebt den Blick auf erneuerbare Stromsysteme. Nicht nur die verfügbare Energie und die Netzstabilisierung zählen. Auch im Fehlerfall müssen Messung, Geräteverhalten und Schaltentscheidung zusammen funktionieren. Erst dann kann der betroffene Abschnitt sicher getrennt werden, während möglichst viel vom übrigen Netz in Betrieb bleibt.
Quellen
- US Department of Energy: Solar Grid Planning and Operation Basics, abgerufen am 30. Oktober 2026.
- Australian Energy Market Operator: Grid-forming Technology Access Standards, Approach Paper, August 2025.
- CAISO, NERC und WECC: Inverter-Based Resource Disturbances in the Western Interconnection, Oktober 2025.
