Wenn ein E-Lkw mit sehr hoher Leistung laden soll, muss der Strom im Fahrzeug sicher bis zur Batterie gelangen. Ein passender Stecker ist dafür nur der Anfang. Schaltelemente verbinden und trennen den Ladeweg, Sensoren erfassen den Betrieb, und Schutzfunktionen begrenzen die Folgen eines Fehlers. Mit steigenden Strömen wird das Zusammenspiel dieser Teile wichtiger.
Die kombinierte MCS-Ladebox von Eaton macht diese Aufgabe anschaulich. Der Hersteller führt Ladeeingänge, Schalten, Messung und Schutz in einer Fahrzeugkomponente zusammen. Die Konfiguration unterstützt bis zu zwei CCS-Anschlüsse oder einen MCS-Anschluss. Daraus folgt keine gleichzeitige Nutzung sämtlicher Anschlussvarianten.
Der Anschluss legt den Weg noch nicht vollständig fest
CCS ist eine bekannte Schnittstelle für Gleichstromladen. Das Megawatt Charging System, kurz MCS, ist auf die Anforderungen sehr leistungsstarker Ladevorgänge ausgerichtet. Eine Fahrzeugarchitektur, die beide berücksichtigt, muss nicht nur mechanische Anschlüsse unterbringen. Sie muss auch festlegen, wie der jeweils verwendete Eingang mit dem restlichen Hochvoltsystem zusammenarbeitet.
Anschaulich kann man sich zwei mögliche Zufahrten zu derselben Anlage vorstellen. Welche Zufahrt genutzt wird, ändert den Weg am Eingang, doch im Inneren bleiben Regeln für Zugang und Betrieb nötig. Bei einem Ladeweg übernehmen diese Aufgaben elektrische Komponenten und Steuerungen. Eine größere Öffnung allein organisiert sie nicht.
Eine integrierte Ladebox kann diese Beziehungen in einem gemeinsamen Bauteil zusammenführen. Der Fahrzeughersteller muss trotzdem prüfen, wie sie zur Batterie, zum Batteriemanagement und zum übrigen Fahrzeug passt. Die Integration an einer Stelle nimmt dem Gesamtsystem nicht die Verantwortung für seine Auslegung.
Stromstärke und Leistung sind verschiedene Angaben
Eaton nennt für seine Lösung MCS-Ströme bis 2.000 Ampere und beim Gleichstromladen über CCS2 bis 700 Ampere. Das sind Herstellerangaben zu Stromgrenzen. Aus ihnen allein lässt sich keine bestimmte Ladeleistung berechnen: Dafür benötigt man zusätzlich die Spannung am jeweiligen Betriebspunkt. Erst das Produkt aus Spannung und Strom ergibt die elektrische Leistung.
Ein ausdrücklich fiktives Rechenbeispiel zeigt den Zusammenhang: 800 Volt mal 1.250 Ampere ergeben eine Million Watt, also ein Megawatt. Das Beispiel beschreibt weder eine bestätigte Betriebsspannung der Eaton-Ladebox noch einen bestimmten Lastwagen. Es erklärt, weshalb eine Ampereangabe kein Ersatz für eine Leistungsangabe ist.
Auch ein Megawatt sagt noch nicht, wie lange ein Fahrzeug bis zu einem gewünschten Ladezustand braucht. Die momentane Leistung kann sich während des Ladevorgangs verändern. Außerdem kommt es darauf an, wie viel Energie nachgeladen werden soll und welche Bedingungen die Batterie erlaubt. Eine Stromgrenze ist deshalb keine zugesicherte Ladezeit.
Schalten, Messen und Schützen haben verschiedene Aufgaben
Schalten bedeutet im Ladeweg zunächst, eine elektrische Verbindung gezielt herzustellen oder zu unterbrechen. Das geschieht im abgestimmten Ablauf des Systems. Ein geschlossener Strompfad allein sagt jedoch wenig darüber, ob sich der Betrieb innerhalb der vorgesehenen Grenzen bewegt.

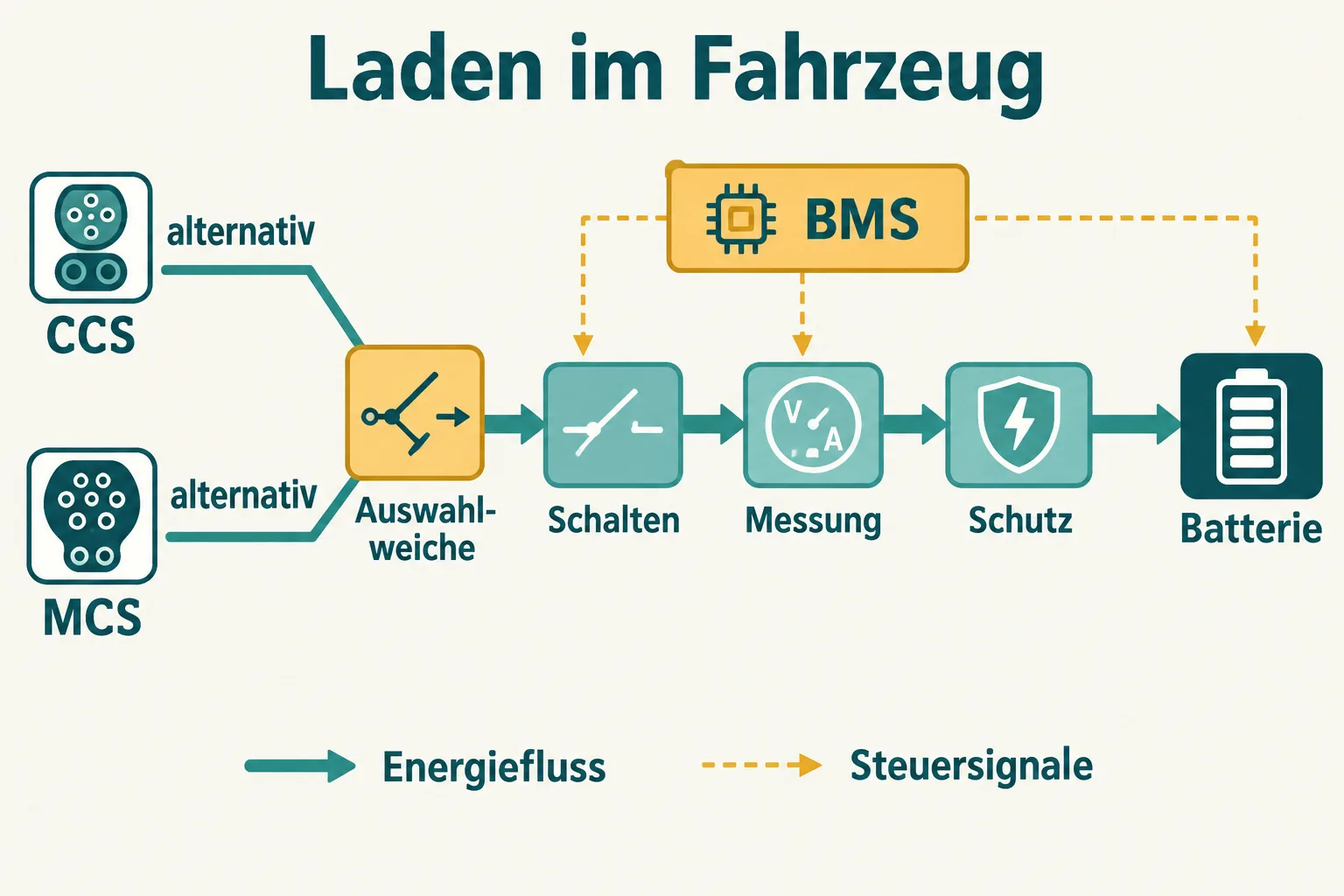

Dafür braucht das System Messwerte. Strom und weitere relevante Betriebsgrößen liefern Informationen für Regelung und Überwachung. Ein Messsignal transportiert dabei Information, nicht die gesamte Ladeenergie. In einer verständlichen Darstellung sollten diese beiden Wege getrennt bleiben: der starke Energiefluss zur Batterie und die Signale, auf deren Grundlage das System handelt.
Schutz wiederum hat die Aufgabe, auf gefährliche Zustände geeignet zu reagieren. Ein normaler Abbruch des Ladens und ein elektrischer Fehler können unterschiedliche Anforderungen stellen. Wer alle Funktionen unter dem Wort Schalter zusammenfasst, übersieht, dass Erkennen, Entscheiden und Beherrschen eines Fehlerfalls zusammenpassen müssen.
Hohe Ströme machen kleine Widerstände relevant
Selbst ein guter elektrischer Leiter besitzt einen Widerstand. Fließt Strom, entsteht daran Verlustwärme. Für einen fest angenommenen Widerstand steigt diese Verlustleistung mit dem Quadrat des Stroms. Verdoppelt sich der Strom, vervierfacht sich die Wärmeleistung an diesem Widerstand. Das ist ein allgemeiner physikalischer Zusammenhang, keine Messung am Eaton-Produkt.
Der Zusatz „bei festem Widerstand“ ist wichtig. Im realen System ändern sich Bedingungen, Materialien können sich erwärmen, und die Konstruktion kann auf andere Ströme ausgelegt sein. Man darf deshalb nicht aus dem Stromvergleich zweier Produkte unmittelbar deren tatsächliche Verluste ableiten. Die Beziehung erklärt aber, weshalb Kontaktierung und Wärmeabfuhr bei hohen Strömen Aufmerksamkeit brauchen.
Eaton bietet Varianten mit passiver und aktiver Kühlung an. Welche Lösung in einem Fahrzeug geeignet ist, hängt vom vorgesehenen Betrieb und der übrigen Auslegung ab. Eine kompaktere Kombination verschiedener Funktionen muss ihre Wärme trotzdem abführen können. Mechanische Integration und thermische Beherrschung gehören zusammen.
Kompatibilität muss unter Belastung funktionieren
Eine Verbindung kann mechanisch passen und dennoch im Betrieb Probleme verursachen. Für MCS zählen deshalb auch thermische Eigenschaften, Kommunikation und das Verhalten der beteiligten Systeme. Das CharIN-Whitepaper in Version 2.0 von 2025 beschreibt dazu Anforderungen und Empfehlungen aus Sicht der Branche. Es ist keine pauschale Bestätigung eines bestimmten Produkts.
Konkreten Prüfkontext bietet ein von CharIN veröffentlichter NREL-Bericht zu Vorseriensteckern und Ladeeingängen. Die Versuche aus 2023 und 2024 untersuchten unter anderem thermisches und mechanisches Verhalten sowie das Zusammenspiel von Komponenten. Der Bericht bündelt anonymisierte Ergebnisse; er zertifiziert nicht die Eaton-Ladebox.
Die getrennten Ebenen sind für die Bewertung hilfreich. Ein Hersteller beschreibt seine Fahrzeugkomponente. Ein Branchenpapier formuliert Erwartungen an das System. Ein Prüfbericht zeigt das Verhalten untersuchter Schnittstellen unter bestimmten Bedingungen. Für eine konkrete Fahrzeugfreigabe müssen die tatsächlich eingesetzten Teile und ihre Kombination betrachtet werden.
Integration verschiebt die Arbeit an die Schnittstellen
Wer Funktionen in einer gemeinsamen Ladebox bündelt, kann Abstimmungen innerhalb dieser Einheit zusammenführen. Dafür werden ihre Grenzen zum übrigen Fahrzeug umso wichtiger. Welche Informationen erhält das Batteriemanagement? Welcher Betriebszustand ist zulässig? Wie wird auf eine Abweichung reagiert? Diese Fragen entscheiden, ob die Komponente im Fahrzeug ihren vorgesehenen Zweck erfüllt.
Ein gemeinsames Gehäuse ist daher kein Beleg für vollständige Systemkompatibilität. Ebenso wenig ersetzt eine einzelne hohe Stromangabe die Betrachtung von Spannung, Kühlung und Schutz. Für Käufer eines E-Lkw bleibt relevant, welche Ladeleistung das konkrete Fahrzeug unter welchen Bedingungen nutzen kann; eine Komponentenangabe lässt sich darauf nicht ungeprüft übertragen.
Megawattladen verändert somit auch die Technik hinter dem sichtbaren Anschluss. Der Weg zur Batterie muss Energie führen, Betriebszustände erfassen und Fehler beherrschen. Die kombinierte Ladebox zeigt, wie diese Aufgaben zusammenrücken. Ihr praktischer Wert entsteht erst im abgestimmten Fahrzeug, an einem kompatiblen Ladepunkt und innerhalb der tatsächlichen Betriebsgrenzen.
Ein Messwert muss rechtzeitig eine Reaktion auslösen
Ein gedachter Ladevorgang verdeutlicht das Zusammenspiel. Das System hat den vorgesehenen Ladeweg hergestellt, Strom fließt, und die Sensorik liefert Betriebswerte. Weicht ein Wert von der erlaubten Bedingung ab, muss aus dieser Information eine geeignete Reaktion entstehen. Dabei sind Messung, Übertragung, Entscheidung und Ausführung verschiedene Schritte.
Die Genauigkeit eines Sensors ist deshalb nur eine Seite der Aufgabe. Ebenso wichtig ist, ob sein Signal im vorgesehenen Ablauf genutzt werden kann. Ein Schaltelement kann wiederum nur die Aufgabe erfüllen, für die es unter den jeweiligen Bedingungen ausgelegt wurde. Die gemeinsame Architektur muss diese Fähigkeiten aufeinander abstimmen; eine Liste leistungsfähiger Einzelteile reicht dafür nicht.
Das Beispiel erklärt einen allgemeinen Systemzusammenhang und beschreibt keine konkrete interne Eaton-Schaltung. Für ein tatsächliches Fahrzeug zählen die dokumentierten Betriebsgrenzen und Prüfungen der eingesetzten Kombination. Gerade weil ein Ladestrom so groß sein kann, müssen normale Regelung und Fehlerbeherrschung zusammen betrachtet werden. Das ist eine Entwicklungsaufgabe für das Fahrzeug und seine Komponenten, keine Einstellung, die der Fahrer selbst übernimmt.
