In einer Ionenfalle entscheidet die Form des Bauteils darüber, wo ein geladenes Atom gehalten und wie es bewegt werden kann. Elektroden erzeugen elektrische Felder, die das Ion kontrollieren. Soll diese Kontrolle zuverlässig funktionieren, müssen Form, Position und elektrische Trennung der Elektroden zusammenpassen. Ein schönes dreidimensionales Bauteil allein genügt dafür nicht.
Eine am 13. Oktober von der Rice University beschriebene Entwicklung zeigt, wie eng diese Aufgaben zusammenhängen. Das Team fertigt eine räumliche Ionenfalle aus einem Glasblock, strukturiert ihn mit Laser und chemischen Verfahren und beschichtet ihn mit Gold. Mehrere Entwicklungsstufen waren nötig, um Wärme und unerwünschte Bewegung besser zu beherrschen.
Die Geometrie wird Teil der Steuerung
Ein Ion besitzt eine elektrische Ladung. Die anliegenden Spannungen und die Anordnung der Elektroden bestimmen daher, welche Kräfte an seinem Ort wirken. Werden Elektroden in getrennte Abschnitte unterteilt, lassen sich die Felder gezielter beeinflussen. Die räumliche Konstruktion ist damit unmittelbar an die spätere Steuerung gekoppelt.
Anschaulich lässt sich das mit einer Landschaft vergleichen, deren Form eine Kugel führt. Bei der Ionenfalle entsteht die führende Umgebung durch elektrische Felder statt durch einen materiellen Boden. Das Ion liegt nicht auf dem Glasblock. Es wird im freien Raum gehalten, während die umgebenden Elektroden die nötigen Bedingungen schaffen.
Schon kleine Abweichungen zwischen Entwurf und gebautem Bauteil können die Felder verändern. Deshalb geht es bei der Fertigung um mehr als eine allgemein hohe Genauigkeit. Wichtig ist, welche Flächen genau an welcher Stelle liegen und wie die verschiedenen Elektroden voneinander getrennt sind. Diese Eigenschaften müssen zu dem Steuerungskonzept passen, das später im Labor eingesetzt wird.
Ein Block kann die Zahl der Montageschritte verringern
Bei einer Konstruktion aus mehreren Teilen müssen einzelne Elektroden hergestellt, positioniert und ausgerichtet werden. Das bietet Gestaltungsmöglichkeiten, schafft aber auch zusätzliche Stellen, an denen der reale Aufbau vom Entwurf abweichen kann. Eine monolithische, aus einem gemeinsamen Grundkörper gefertigte Struktur legt einen Teil dieser Beziehungen schon während der Herstellung fest.
Das ist der Reiz eines strukturierten Glasblocks: Räumliche Abstände und Formen können aus einem gemeinsamen Entwurf entstehen. Anschließend muss die Oberfläche elektrisch funktional werden. Glas selbst übernimmt dabei andere Aufgaben als die metallischen Elektroden. Erst die Kombination aus Träger, Beschichtung und Trennung macht aus der Form ein steuerbares Bauteil.
Die Bezeichnung monolithisch bedeutet deshalb nicht, dass am Ende alles elektrisch verbunden sein soll. Im Gegenteil: Unterschiedliche Elektrodenabschnitte brauchen eine wirksame Isolation. Eine durchgehende Metallbrücke über einen vorgesehenen Trennbereich würde die gewünschte getrennte Ansteuerung verhindern.
Gold und Gräben müssen gemeinsam geplant werden
Die Rice-Entwicklung verbindet Glasstrukturierung mit einer Goldbeschichtung und isolierenden Gräben. Sie ist für schwere Ytterbium-Ionen ausgelegt. Nach der Darstellung der Universität wurde die Konstruktion in mehreren Schritten überarbeitet: Frühere Fassungen zeigten unerwünschte Erwärmung beziehungsweise Bewegung; spätere Änderungen betrafen unter anderem Wärmeableitung und Oberflächenbehandlung. Die Versuche bei Rice und Duke gehören zu derselben Entwicklung.
Darin steckt eine wichtige technische Lehre. Eine Beschichtung soll elektrisch leitende Flächen schaffen, darf aber die vorgesehenen Trennungen nicht überbrücken. Gleichzeitig müssen Bauteile unter Betriebsbedingungen funktionieren. Das lässt sich nicht allein an einem maßhaltigen Glasstück überprüfen; es braucht den fertigen Aufbau mit Beschichtung, Spannungen und tatsächlichen Ionen.
Die Temperatur der Hardware und die Bewegung eines Ions sind dabei unterschiedliche Größen. Ein Bauteil kann sich durch elektrische Belastung erwärmen. Mit einer höheren Heizrate des Ions ist dagegen gemeint, dass seine Bewegungsenergie zunimmt. Beides kann für den Betrieb ungünstig sein, sollte aber nicht als dieselbe Temperaturmessung beschrieben werden.
Andere Gruppen bearbeiten denselben Engpass anders
Eine räumliche Falle muss nicht aus geätztem Glas entstehen. Eine Arbeit von Xu und weiteren Forschenden, deren Preprint 2023 erschien, beschreibt dreidimensional gedruckte Strukturen mittels Zweiphotonen-Polymerisation und Versuche mit Calcium-Ionen. Hier wird die räumliche Form durch einen anderen Fertigungsweg erzeugt. Das ist ein eigener Ansatz, kein Nachbau des Rice-Verfahrens.
Ein Preprint von Brucke und Kollegen vom September 2026 untersucht wiederum selektives Laserätzen eines monolithischen Quarzglasblocks und anschließende Metallisierung. Das Team berichtet über Calcium-Ionen in zwei Aufbauten. Die getrennten Elektroden entstehen mithilfe gezielt gestalteter Strukturen. Auch diese Arbeit stammt von einer anderen Gruppe und bestätigt nicht dasselbe Experiment.
Gemeinsam zeigen die Ansätze, dass räumliche Geometrie und präzise Herstellung zusammen gedacht werden. Sie belegen aber keine allgemeine Überlegenheit jeder dreidimensionalen Falle gegenüber jeder ebenen Konstruktion. Ein Vergleich braucht die jeweilige Aufgabe: Welche Felder sind erforderlich, wie wird Licht zugeführt, welche Bewegungen sollen möglich sein und welche Fehler sind kritisch?
Ein funktionierender Versuch ist noch keine Serienfertigung
Wenn ein Bauteil im Labor Ionen zuverlässig hält, ist ein entscheidender Schritt gelungen. Für die wiederholte Herstellung entstehen zusätzliche Fragen. Wie viele Exemplare entsprechen dem Entwurf? Wie stark unterscheiden sie sich nach der Beschichtung? Bleiben die Eigenschaften nach Einbau und Betrieb vergleichbar? Ein gelungenes Einzelstück liefert dazu erste Hinweise, aber noch keine vollständige Antwort.
Wiederholbarkeit betrifft außerdem die ganze Prozesskette. Eine konsistent gefertigte Glasform hilft wenig, wenn die Metallflächen von Exemplar zu Exemplar anders ausfallen. Umgekehrt kann eine gleichmäßige Beschichtung geometrische Abweichungen des Trägers nicht beliebig ausgleichen. Der gemeinsame Entwurf muss Fertigung, elektrische Funktion und Betriebsbedingungen umfassen.
Aus den beschriebenen Arbeiten lassen sich keine belastbaren Preise für industriell gefertigte Ionenfallen ableiten. Ebenso wenig folgt daraus, dass nun jede größere Quantenmaschine einfacher zu bauen wäre. Die konkreten Beiträge liegen in neuen Herstellungswegen und den Erfahrungen damit, wie sich solche Strukturen im Versuch verhalten.
Der Fortschritt steckt im zusammenspielenden Bauteil

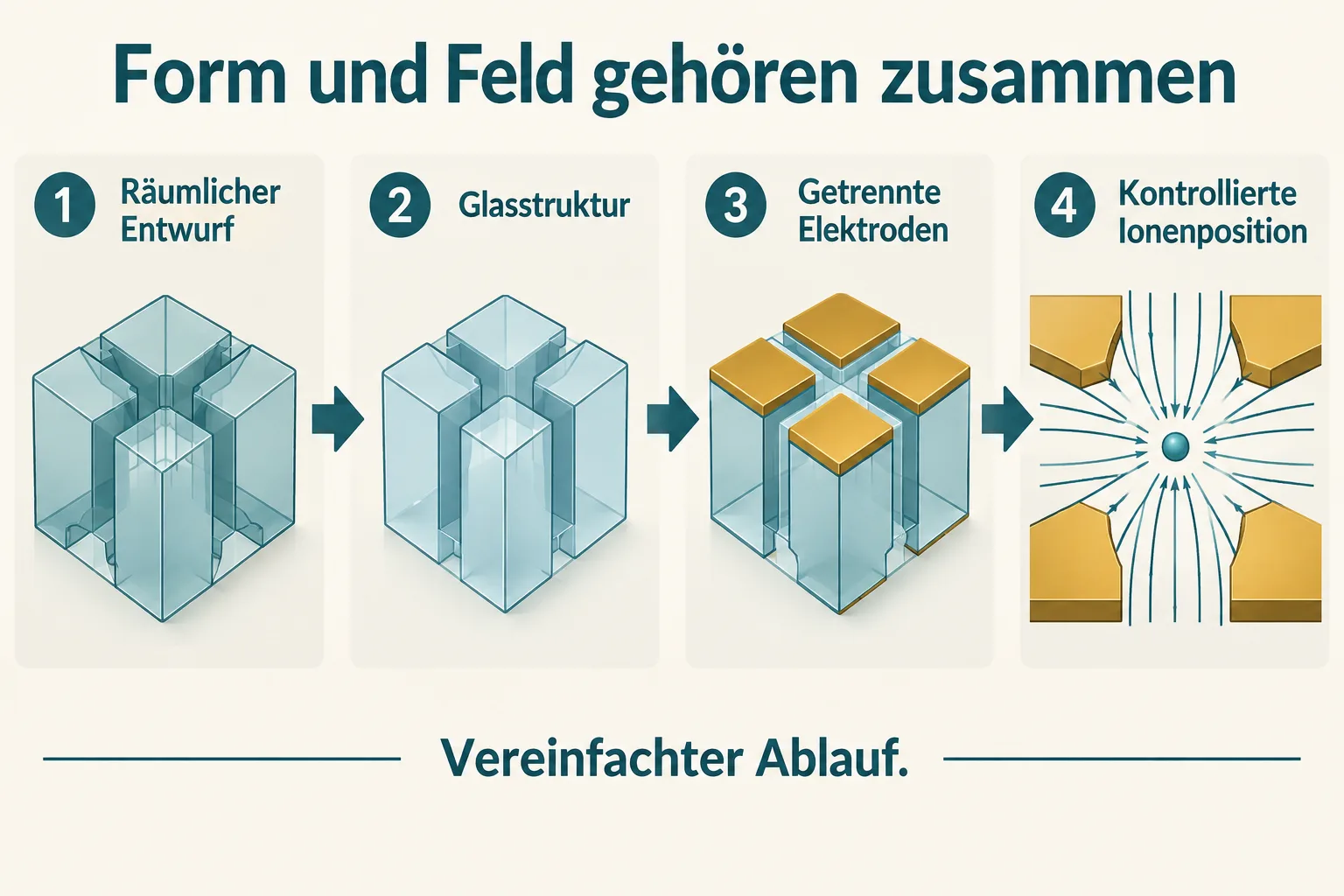

Für Leser hilft ein Blick auf vier Ebenen: Die Form legt die räumlichen Beziehungen fest. Die Beschichtung schafft die leitenden Flächen. Die Isolation erlaubt getrennte Spannungen. Und die Betriebsprüfung zeigt, ob daraus tatsächlich die gewünschten Felder und kontrollierten Ionenbewegungen entstehen.
Neue Fertigung kann diese Ebenen enger verbinden und bestimmte Montageprobleme verringern. Die Rice-Entwicklung macht zugleich sichtbar, wie viel Arbeit zwischen dem ersten Entwurf und einer brauchbaren Falle liegt. Präzision gewinnt hier ihren Wert dadurch, dass sie in einer funktionierenden, wiederholbaren Steuerung ankommt.
Der Vergleich braucht mehr als die Form
Zwei Fallen können auf einem Bild ähnlich aussehen und sich im Betrieb unterscheiden. Eine hält das Ion unter den vorgesehenen Bedingungen stabil, die andere verlangt häufige Nachkorrekturen. Ebenso kann eine Konstruktion gute Messwerte liefern, deren Fertigung sich bisher nur schwer wiederholen lässt. Beides wäre für die Weiterentwicklung wichtig, gehört aber in unterschiedliche Spalten eines Vergleichs.
Ein sinnvoller Vergleich würde deshalb die Anforderungen offenlegen: Welche Ionensorte wird genutzt, welche Bewegung soll möglich sein und unter welchen Betriebsbedingungen werden die Ergebnisse erzielt? Erst dann wird erkennbar, ob ein Unterschied auf die Fertigung, den Entwurf oder den Versuchsaufbau zurückgeht. Die Zahl der gefangenen Ionen allein beantwortet diese Fragen nicht.
Für größere Systeme kommt noch hinzu, wie einzelne Funktionen zusammenarbeiten. Eine präzise Struktur kann an einer Stelle helfen, während Zugänglichkeit und Ansteuerung an anderer Stelle zusätzliche Arbeit verursachen. Ein neues Verfahren verschiebt damit häufig die konstruktiven Möglichkeiten. Ob es einen Engpass des ganzen Systems löst, muss am vorgesehenen Einsatz gezeigt werden.
