Ein atomardünner Halbleiter ist erst ein Teil eines Transistors. Damit er Strom gezielt schalten kann, braucht er eine passende Steuerung und eine isolierende Schicht zwischen den Bauteilen. Gerade der Kontakt dieser Materialien kann zum Engpass werden. Eine neue Arbeit zu Kohlenstoffpunkten zeigt einen Weg, diese Grenzfläche für die weitere Herstellung vorzubereiten.
Die am 7. Oktober veröffentlichte Studie beschreibt Laborbauteile mit einer sehr dünnen Zwischenschicht und Hafniumoxid als Isolation. Der größere Zusammenhang reicht weiter zurück: Die Halbleiter-Roadmap IRDS benannte 2024 bereits die Integration von Isolation und zweidimensionalem Kanal als schwierige Aufgabe. Die neue Arbeit bearbeitet damit eine konkrete Stelle auf dem Weg vom interessanten Material zum vollständigen Bauteil.
Die Steuerung muss den Kanal erreichen

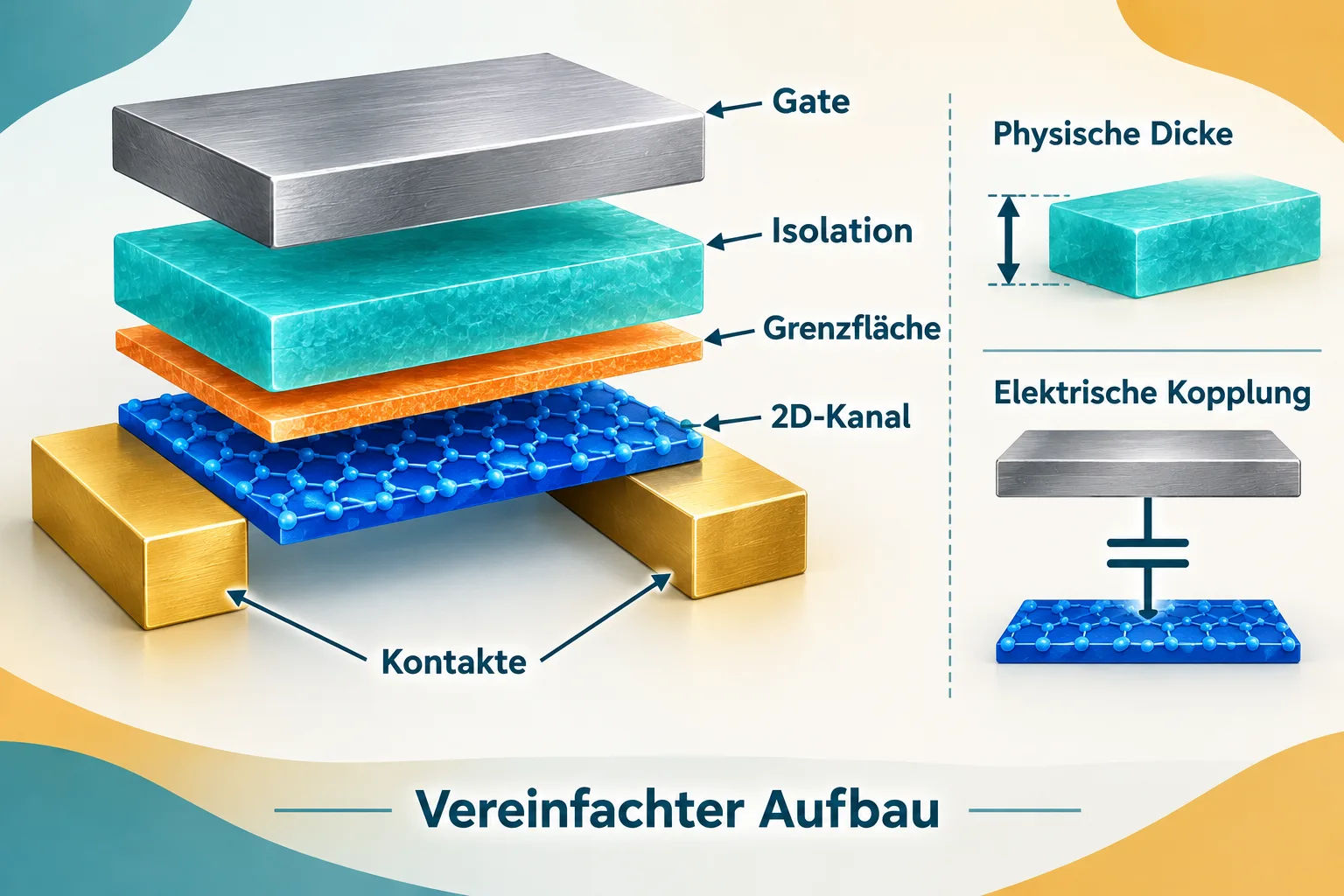

Ein Feldeffekttransistor steuert einen leitenden Kanal über ein elektrisches Feld. Die Steuerelektrode heißt Gate. Zwischen Gate und Kanal liegt eine isolierende Schicht, das Dielektrikum. Sie soll die elektrische Steuerung ermöglichen und zugleich den direkten Stromfluss zwischen diesen Teilen ausreichend begrenzen.
Für einen anschaulichen Einstieg kann man sich eine dünne Trennwand vorstellen. Auf ihrer einen Seite verändert sich eine elektrische Anordnung, auf der anderen reagiert der Kanal. Die Wand soll die Kopplung ermöglichen, ohne die beiden Seiten einfach leitend miteinander zu verbinden. Die Eigenschaften dieser Trennung werden deshalb Teil der Schaltfunktion.
Bei zweidimensionalen Halbleitern besteht der Kanal aus einer sehr dünnen Materiallage. Die benachbarten Oberflächen liegen damit besonders nahe an dem Bereich, in dem die Ladungsträger bewegt werden. Was an der Grenzfläche passiert, kann seine elektrischen Eigenschaften beeinflussen. Das Bauteil wird deshalb aus mehreren gemeinsam zu betrachtenden Materialien aufgebaut.
Eine gute Oberfläche ist auch eine Herstellungsaufgabe
Die neue Studie zur Carbon-dot-Grenzfläche verwendet eine Lage aus kleinen Kohlenstoffstrukturen als Vorbereitung für die Abscheidung von Hafniumoxid auf MoS2 beziehungsweise Graphen. Die Zwischenschicht soll die Bildung der Isolation ermöglichen und eine geeignete Grenzfläche erhalten.
Der Prozess verbindet dadurch zwei Anforderungen: Das neue Material muss sich aufbringen lassen, und die darunterliegende Schicht soll danach weiterhin ihre vorgesehene Aufgabe erfüllen. Ein Fertigungsschritt kann auf seiner eigenen Ebene erfolgreich sein und trotzdem den gesamten Aufbau verändern. Gerade an sehr dünnen Schichten zählt deshalb, wie ein Schritt den nächsten beeinflusst.
Ein Gedankenbeispiel aus einer gröberen Herstellung hilft: Eine Schutzbeschichtung kann eine Oberfläche vollständig bedecken. Ob das beschichtete Bauteil anschließend seine Funktion erfüllt, hängt aber auch davon ab, wie die Beschichtung die Oberfläche verändert hat. Bei Halbleitern wird diese Frage auf einer wesentlich kleineren Skala und mit elektrischen Messungen untersucht.
Elektrisch dünn und körperlich dünn sind verschiedene Angaben
Die Forschenden nennen eine äquivalente Oxiddicke von 0,6 ± 0,1 Nanometern. Diese Größe wird häufig als EOT abgekürzt. Sie beschreibt einen elektrischen Vergleich: Welche Dicke einer Referenzisolation würde eine vergleichbare kapazitive Kopplung liefern? Sie ist damit keine unmittelbare Angabe zur gesamten körperlichen Dicke des Aufbaus.
Für die Hafniumoxidschicht beschreibt die Arbeit eine physische Dicke von ungefähr 1,6 Nanometern. Beide Angaben können zusammenpassen, weil Materialien elektrische Felder unterschiedlich beeinflussen. Die Kopplung hängt nicht allein von einem geometrischen Abstand ab, sondern auch von den elektrischen Eigenschaften des Materials.
In einem einfachen idealisierten Plattenmodell steigt die Kapazität mit der Permittivität und sinkt mit dem Abstand. Permittivität bezeichnet hier, wie ein Material auf das elektrische Feld reagiert. Ein Material mit höherem Wert kann deshalb bei größerer körperlicher Dicke eine ähnliche Kopplung ermöglichen wie eine dünnere Referenzschicht.
Das ist der Grund, warum eine besonders kleine EOT nicht einfach als Bild einer ebenso dünnen realen Wand gelesen werden sollte. Die Zahl hilft beim elektrischen Vergleich. Für Herstellung, Defekte und die konkrete Anordnung braucht man zusätzlich den tatsächlichen Schichtaufbau.
Die Roadmap zeigt, warum eine einzelne gute Probe nicht genügt
Die IRDS-Roadmap von 2024 diskutiert verschiedene Möglichkeiten, Isolationen mit 2D-Materialien zu verbinden. Dazu gehören vorbereitende Lagen und Materialkombinationen. Sie benennt Integrationsprobleme, Verunreinigungen und fehlende statistische beziehungsweise langfristige Nachweise als wichtige Aufgaben. Diese Bestandsaufnahme beschreibt den damaligen Stand.
Für die Technik ist Wiederholbarkeit ein wesentlicher nächster Schritt. Ein einzelner funktionierender Transistor beantwortet, ob ein Aufbau unter den untersuchten Bedingungen grundsätzlich arbeiten kann. Viele gemeinsam hergestellte Bauteile beantworten zusätzlich, wie unterschiedlich ihre Eigenschaften ausfallen.
Ein eigenes Beispiel: Zwei gedachte Prozesse erreichen bei ihrer jeweils besten Probe denselben Schaltwert. Im ersten Prozess liegen die übrigen Proben nahe daran, im zweiten streuen sie stark. Für eine größere Schaltung sind diese Fälle unterschiedlich. Sie muss mit vielen Bauteilen zusammenarbeiten, deren Eigenschaften in den vorgesehenen Bereich passen.
Der Mittelwert und die Streuung beschreiben deshalb verschiedene Seiten eines Fertigungsprozesses. Ebenso interessiert, ob die Eigenschaften nach längerer Belastung erhalten bleiben. Ein Aufbau, der unmittelbar nach der Herstellung gut funktioniert, stellt damit einen anderen Nachweis dar als ein stabiler Betrieb über die vorgesehene Nutzungsdauer.
Aus Materialeigenschaften wird ein zusammenhängender Prozess
Die neue Arbeit zeigt Labortransistoren und Logikfunktionen. Daraus entsteht eine konkrete Aussage über den untersuchten Aufbau. Die Schrittfolge zur Massenfertigung benötigt darüber hinaus einen Prozess, der das Material an vielen Stellen zuverlässig aufbringt, die weiteren Schichten integriert und passende elektrische Eigenschaften wiederholt erreicht.
Jeder Schritt hat dabei Nachbarn. Eine Methode zur Herstellung des Kanals muss zur Vorbereitung seiner Oberfläche passen. Die Isolation muss weitere Bearbeitung vertragen. Kontakte müssen den Kanal sinnvoll erreichen. Erst im Zusammenspiel erhält eine interessante einzelne Materiallage ihre Funktion in einer Schaltung.
Das erklärt auch, warum mehrere Fortschritte parallel relevant sein können. Eine bessere Kanalschicht, eine geeignete Grenzfläche und ein passender Kontakt bearbeiten verschiedene Engpässe. Wer nur die kleinste veröffentlichte Zahl vergleicht, sieht möglicherweise einen davon und übersieht die übrigen.
Für das Lesen von 2D-Chipmeldungen sind deshalb drei Angaben besonders hilfreich: Was wurde körperlich aufgebaut? Welche elektrische Größe wurde gemessen? Und auf wie vielen Bauteilen wurde das Verhalten gezeigt? Zusammen erlauben sie, einen Laborfortschritt in den Weg zur größeren Schaltung einzuordnen.
Die Carbon-dot-Arbeit macht die Grenzfläche zu einem gestaltbaren Teil dieses Wegs. Das atomardünne Material bleibt wichtig. Seine praktische Schaltfunktion entsteht aber erst mit den benachbarten Schichten und einem dazu passenden Herstellungsprozess. Genau dort entscheidet sich, ob aus einer dünnen Lage ein brauchbarer Transistor wird.
