Sivers Semiconductors und SemiNex haben am 13. August 2026 ein zunächst rund 3,4 Millionen US-Dollar umfassendes Entwicklungsprogramm für InP-Lichtquellen angekündigt. Die Bausteine sollen in optischen Verbindungen für KI-Rechenzentren eine Rolle spielen, vor allem dort, wo Co-Packaged Optics, kurz CPO, näher an den Switch-ASIC rückt. Belegt ist damit ein konkretes Entwicklungsvorhaben. Die Mitteilung nennt Kundensampling und frühe Produktionsanläufe als Ziel für das zweite Halbjahr 2027. Nicht belegt sind ein fertiges Produkt, ein bestätigter Serienstart, ein benannter Kunde, ein Rollout oder Messdaten aus einem Rechenzentrum.
Das Wichtigste in 30 Sekunden
- Sivers und SemiNex nennen einen anfänglichen Programmwert von rund 3,4 Millionen US-Dollar.
- Entwickelt werden sollen InP-Lichtquellen für CPO und weitere optische Interconnects in KI-Rechenzentren.
- Die drei Zielbereiche sind externe Laserquellen, DFB-Arrays für Wellenlängenmultiplexing und SOA-Gain-Stufen.
- Die Mitteilung zielt auf Kundensampling und frühe Produktionsanläufe im zweiten Halbjahr 2027; konkrete Nachweise und Spezifikationen fehlen.
- CPO kann elektrische Wege verkürzen, garantiert aber keine niedrigere Gesamtenergie eines Rechenzentrums.
Was Sivers und SemiNex angekündigt haben
Der Kern der Meldung ist eng umrissen: Sivers Semiconductors und SemiNex wollen gemeinsam InP-Lichtquellen entwickeln. Der anfängliche Programmwert liegt nach Unternehmensangaben bei ungefähr 3,4 Millionen US-Dollar. Die Ankündigung datiert auf den 13. August 2026 und wird durch Fachmedienberichte zum selben Ereignis gestützt.
Das Programm adressiert drei technische Zielbereiche. Erstens geht es um externe Laserquellen für Co-Packaged Optics. Zweitens sollen DFB-Arrays mit vielen Kanälen für wellenlängenmultiplexierte Verbindungen entstehen. Drittens werden SOA-Gain-Stufen genannt, die optische Reichweite unterstützen sollen, wenn die Zahl der Kanäle steigt. Dahinter stehen drei praktische Aufgaben: Licht erzeugen, mehrere Lichtkanäle sauber nebeneinander führen und optische Signale verstärken.
Wichtig ist die Grenze der Meldung. Sivers und SemiNex sprechen über ein Entwicklungsprogramm und nennen Kundensampling sowie frühe Produktionsanläufe für das zweite Halbjahr 2027 als Unternehmensziel. Das ist kein bestätigter Serienstart. Offen bleiben konkrete Prototyp- und Qualifikationsmeilensteine, Spezifikationen, Messdaten, benannte Kunden, Produktionsumfang, Ausbeute, Preis, Packaging- und Thermikergebnisse sowie ein realer Einsatz in einem KI-Rechenzentrum.
Warum KI-Rechenzentren neue Lichtquellen brauchen
KI-Rechenzentren bestehen nicht nur aus Beschleunigern. Sie bestehen auch aus den Verbindungen zwischen Beschleunigern, Switches, Speicher- und Netzwerktechnik. Je größer ein Trainings- oder Inferenzverbund wird, desto stärker rückt die Frage in den Vordergrund, wie Daten zwischen diesen Elementen bewegt werden. Die Verbindungsebene wird damit selbst zu einem technischen Engpass.
Elektrische Signale lassen sich auf kurzen Strecken gut führen. Bei sehr hohen Anforderungen an Bandbreite, Latenz, Signalqualität und Leistungsaufnahme wird die Strecke jedoch kritisch. Leiterbahnen, Steckverbinder, Retimer, Treiber und digitale Signalverarbeitung können Aufwand erzeugen. Optische Verbindungen setzen an dieser Stelle an: Sie wandeln elektrische Signale in Lichtsignale und übertragen diese über optische Wege.
Die Lichtquelle ist dabei kein nebensächliches Bauteil. Sie bestimmt mit, welche Kanäle genutzt werden können, wie stabil die optische Verbindung arbeitet und wie sich eine Architektur verpacken und kühlen lässt. Genau hier setzt das Sivers-SemiNex-Programm an: nicht beim KI-Chip selbst, sondern bei den photonischen Bausteinen, die Datenbewegung in Rechenzentren ermöglichen sollen.

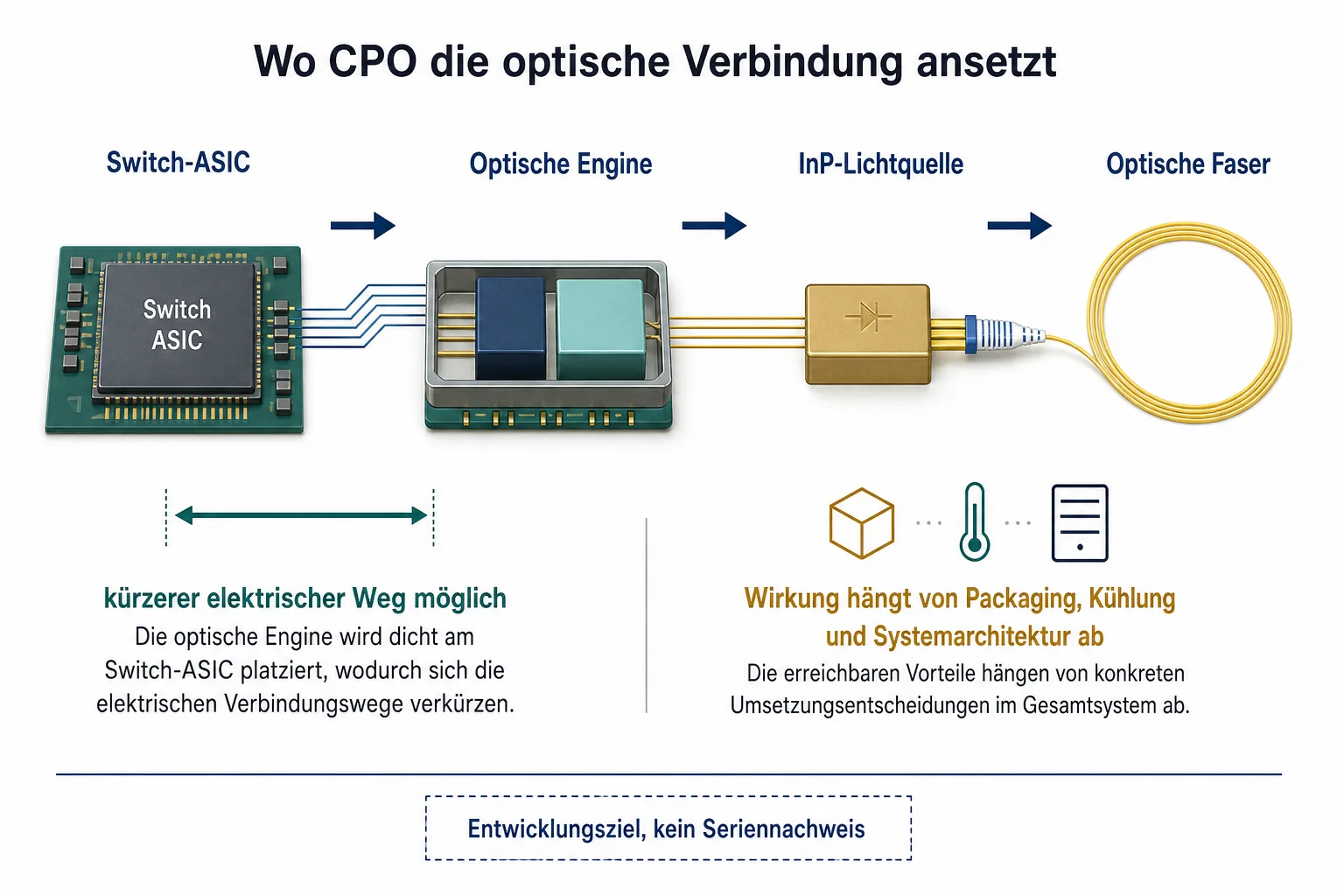

Was Co-Packaged Optics verändert
Bei klassischen steckbaren optischen Transceivern liegt die optisch-elektrische Wandlung vergleichsweise weit vom zentralen Switch-Chip entfernt. Das elektrische Signal muss also erst über Leiterplatten und Steckverbinder dorthin geführt werden, bevor es optisch weiterläuft. CPO verschiebt diese Wandlung näher an den ASIC. Die optische Engine sitzt damit unmittelbarer neben dem Baustein, der die Daten schaltet.
Der technische Reiz liegt in kürzeren elektrischen Wegen. Kürzere Wege können Signalverluste und den Aufwand für elektrische Signalaufbereitung verringern. In passenden Architekturen kann das helfen, Leistungs- und Integritätsprobleme zu adressieren. Das ist aber kein Freifahrtschein für pauschale Energieversprechen. Ein Rechenzentrum verbraucht Energie für Beschleuniger, Speicher, Netzwerke, Kühlung, Stromversorgung und Gebäudeinfrastruktur. Eine Verbesserung an der Verbindungsebene kann wichtig sein, sie ersetzt aber nicht die Systemrechnung.
Hinzu kommt: CPO bringt optische und temperaturempfindliche Komponenten näher an leistungsstarke ASICs. Damit werden Packaging, Wärmeabfuhr, Faserführung und Wartbarkeit anspruchsvoller. Genau diese Integrationsgrenzen sind aus Packaging- und Thermik-Sicht ein wesentlicher Teil der Debatte. Ein optisch eleganter Aufbau muss auch fertigungstauglich, kühlbar und zuverlässig sein.
Was InP bei Lichtquellen bedeutet
InP steht für Indiumphosphid. In diesem Kontext ist es ein Material für optoelektronische Bauteile, insbesondere für Lichtquellen in optischen Kommunikationssystemen. Während Silizium in der Elektronik die dominante Plattform ist, wird für bestimmte Lichtquellen häufig auf Verbindungshalbleiter wie InP zurückgegriffen. Der Grund liegt in den optischen Eigenschaften solcher Materialien.
Für Leserinnen und Leser ohne Photonik-Hintergrund reicht zunächst diese Unterscheidung: Der Switch-ASIC verarbeitet elektrische Signale. Die optische Verbindung braucht Licht. InP-basierte Laser können dieses Licht bereitstellen. Das Sivers-SemiNex-Programm zielt nach Unternehmensangaben auf genau solche InP-Lichtquellen für KI-Rechenzentrums-Interconnects.
Was nicht gesagt wird, ist ebenso wichtig. Die Quellen nennen keine konkreten Wellenlängen, keine Ausgangsleistungen, keine Wirkungsgrade, keine Temperaturbereiche, keine Ausbeuten und keine Stückkosten. Deshalb lässt sich aus der Materialwahl allein nicht ableiten, wie gut ein späterer Baustein in einem bestimmten System abschneiden wird.

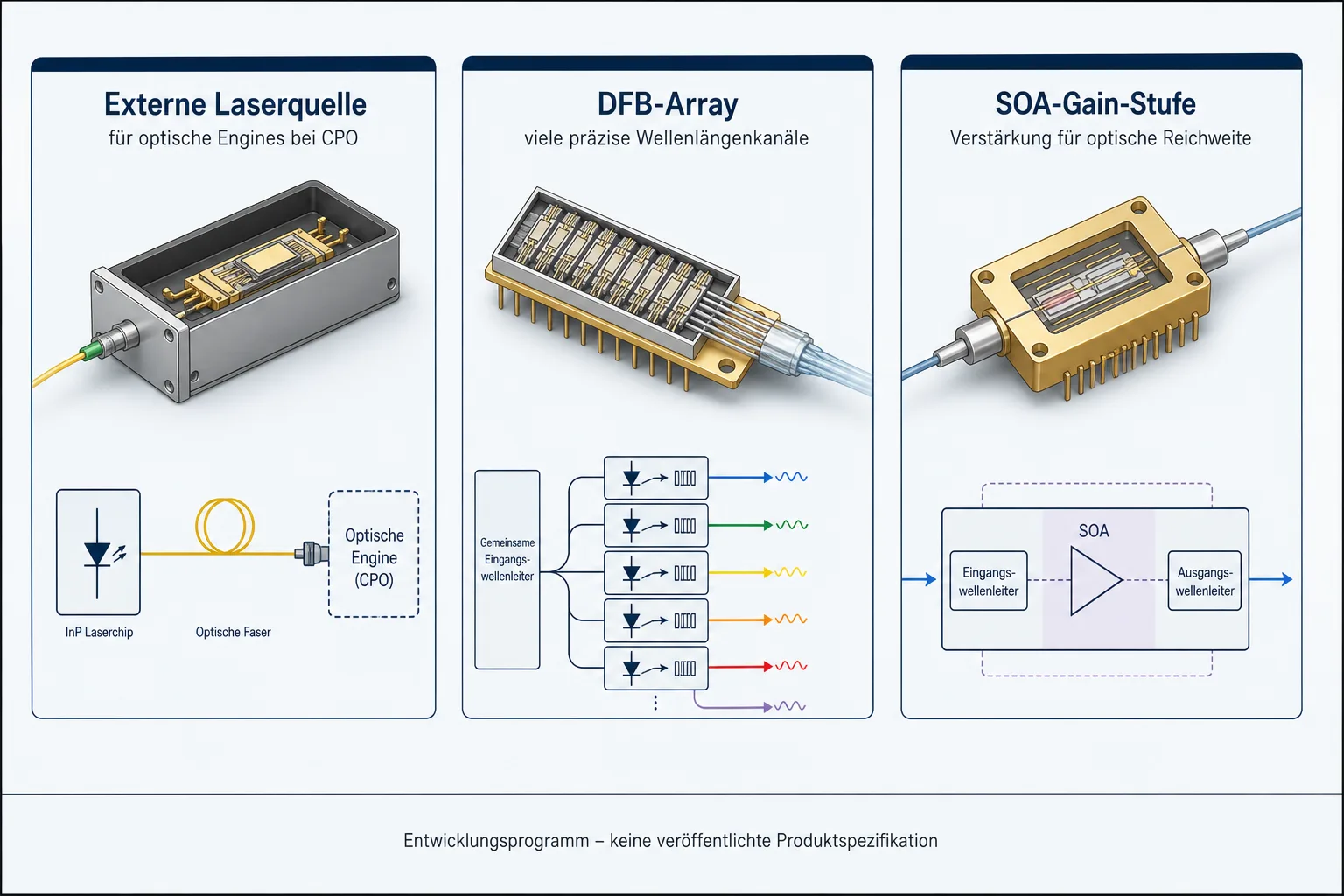

DFB-Arrays und SOA-Gain-Stufen: die drei Bausteine im Programm
Die genannten Zielbereiche lassen sich als vereinfachte Kette lesen. Eine externe Laserquelle stellt Licht bereit. Ein DFB-Array erzeugt mehrere präzise Laserkanäle, die sich für Wellenlängenmultiplexing nutzen lassen. Eine SOA-Gain-Stufe kann optische Signale verstärken, wenn die Verbindung zusätzliche Reserve braucht.
DFB steht für Distributed Feedback. Ein DFB-Laser ist so aufgebaut, dass er eine vergleichsweise genau definierte optische Wellenlänge erzeugt. In einem Array werden mehrere solcher Kanäle zusammengefasst. Wellenlängenmultiplexing bedeutet, dass mehrere Lichtsignale mit unterschiedlichen Wellenlängen über eine optische Verbindung laufen können. Dadurch lässt sich eine Verbindung nicht nur über eine einzelne Lichtfarbe denken, sondern über mehrere geordnete Kanäle.
SOA steht für Semiconductor Optical Amplifier, also einen optischen Halbleiterverstärker. Eine SOA-Gain-Stufe verstärkt Lichtsignale direkt im optischen Bereich. Im Programmkontext wird sie als Baustein genannt, der die optische Reichweite unterstützen soll, wenn Kanalzahlen steigen. Auch hier gilt: Die Funktion ist klar, konkrete Reichweiten oder Messwerte sind nicht veröffentlicht.
Belegt, Ziel, offen: der Stand der Dinge
| Belegt | Ziel | Offen |
|---|---|---|
| Ankündigung vom 13.08.2026 | Entwicklung von InP-Lichtquellen | Konkrete Prototyp- und Qualifikationsmeilensteine |
| Anfänglicher Programmwert von rund 3,4 Mio. US-Dollar laut Unternehmensangaben | Einsatz in CPO und optischen KI-Rechenzentrums-Interconnects | Kunden, Systempartner und Rollout |
| Drei technische Zielbereiche: externe Laser, DFB-Arrays, SOA-Stufen | Unterstützung von Wellenlängenmultiplexing und optischer Reichweite; Kundensampling und frühe Produktionsanläufe im zweiten Halbjahr 2027 als Unternehmensziel | Messdaten, Spezifikationen, Produktionsumfang, Ausbeute, Preis, Packaging- und Thermikergebnisse |
Was die Meldung noch nicht beweist
Die wichtigste redaktionelle Trennung lautet: Entwicklungsziel ist nicht gleich Produktnachweis. Die Ankündigung zeigt, woran die Unternehmen arbeiten wollen, und nennt für Kundensampling sowie frühe Produktionsanläufe das zweite Halbjahr 2027 als Ziel. Sie zeigt nicht, dass ein fertiges System verfügbar ist oder dass ein Betreiber eines KI-Rechenzentrums die Technik bereits einsetzt.
Für die technische Bewertung fehlen mehrere Nachweise. Dazu gehören optische Leistungsdaten, Stabilität über relevante Betriebsbedingungen, Packaging-Ergebnisse, thermische Charakterisierung, Fertigungsausbeute und Vergleichsdaten gegenüber bestehenden Lösungen. Auch die wirtschaftliche Seite bleibt offen. Ohne Kosten, Ausbeute, Integrationsaufwand und Wartungsmodell lässt sich nicht beurteilen, ob ein späterer Baustein im großen Maßstab attraktiv ist.
Besonders vorsichtig muss man bei Energieaussagen bleiben. CPO kann in geeigneten Systemen elektrische Wege verkürzen und damit Probleme der Verbindungsebene adressieren. Daraus folgt aber nicht automatisch, dass ein vollständiges Rechenzentrum weniger Energie verbraucht. Die Gesamtwirkung hängt von Architektur, Kühlung, Netzwerkdesign, Betriebsprofil und vielen weiteren Faktoren ab.
Warum das auch für Europa relevant ist
Sivers ist in Schweden beheimatet, SemiNex in den USA. Schon deshalb hat die Meldung eine transatlantische Lieferkettenkomponente. Für Europa ist daran weniger ein einzelner Standort entscheidend als die Frage, wie Photonik-Kompetenz in künftige Rechenzentrums- und Halbleiterinfrastrukturen hineinspielt.
Europäische Betreiber, Ausrüster und Forschungseinrichtungen verfolgen dieselbe Grundspannung: KI-Infrastruktur benötigt mehr Datenbewegung, gleichzeitig werden Energie, Wärme und Flächenbedarf härtere Randbedingungen. Optische Verbindungen sind ein Baustein in dieser Diskussion. Die Sivers-SemiNex-Ankündigung ist dafür ein konkreter Mosaikstein, aber kein Beleg für eine europäische Produktion, Förderung oder Installation.
Die nüchterne Einordnung
Das Programm ist technisch interessant, weil es die Lichtquelle als strategischen Teil der KI-Infrastruktur behandelt. Bei CPO wandert Optik näher an den Switch-ASIC. Damit werden Laser, Multiplexing und Verstärkung nicht mehr nur als austauschbare Randkomponenten betrachtet, sondern als Bausteine der Systemarchitektur.
Gleichzeitig ist die Meldung bewusst klein zu lesen. Rund 3,4 Millionen US-Dollar anfänglicher Programmwert sind ein Hinweis auf ein Entwicklungsvorhaben, nicht auf Marktdurchbruch. Das zweite Halbjahr 2027 ist als Ziel für Kundensampling und frühe Produktionsanläufe genannt, aber nicht als bestätigter Serienstart. Die drei Zielbausteine sind plausibel und relevant, aber noch nicht spezifiziert. Wer wissen will, ob daraus ein belastbares Produkt wird, muss auf Prototypen, Messwerte, Qualifikationen, Produktionsumfang und reale Integrationsnachweise warten.
Für KI-Rechenzentren bleibt damit vor allem eine technische Verschiebung sichtbar: Die Datenwege werden zu einer eigenen Innovationsschicht. Nicht jede Lösung sitzt im Beschleuniger. Manche entsteht bei den optischen Verbindungen zwischen den Chips.
Quellen und weiterführende Informationen
- Sivers Semiconductors: Ankündigung des Programms mit SemiNex
- PR Newswire: Syndizierter Release-Text mit Veröffentlichungsdatum
- Semiconductor Today: Fachmedien-Gegencheck zur Ankündigung
- NVIDIA Technical Blog: Architekturkontext zu Co-Packaged Optics
- Fraunhofer IZM / RealIZM: Packaging- und Thermik-Kontext zu CPO
- Molex: Near-ASIC- und CPO-Grundlagen
Hinweis: Für diesen Artikel wurden KI-gestützte Recherche- und Editierwerkzeuge verwendet. Der Inhalt wurde redaktionell geprüft. Stand: 2026-08-14
