Ein Material kann ungeordnet sein und trotzdem eine sehr präzise Aufgabe erfüllen. Bei IGZO, einem Oxidhalbleiter aus Indium, Gallium, Zink und Sauerstoff, ist genau das interessant. Seine Atome müssen kein regelmäßiges Kristallgitter wie Silizium bilden. Für einen Transistor zählt jedoch, wie zuverlässig sich Elektronen durch das Material bewegen und wie gut sich dieser Strom steuern lässt.
Speicherentwürfe des belgischen Forschungszentrums imec und neue Messungen an der Oregon State University zeigen über mehrere Jahre zwei Seiten derselben Entwicklung. Unsere These: Auf dem Weg zu dichter gestapelten Oxidspeichern wird die Kontrolle der Materialeigenschaften ebenso wichtig wie die Form der Speicherzelle. Eine raffinierte Geometrie nützt wenig, wenn der Kanal des Transistors unvorhersehbar schaltet.
Ein Speicher hält Ladung und kontrolliert ihren Zugang
Eine klassische DRAM-Zelle speichert Information als elektrische Ladung. Vereinfacht gehören dazu ein Kondensator als Speicherort und ein Transistor als Zugang. Geht Ladung verloren, muss der Zustand regelmäßig aufgefrischt werden. Für die Technik zählen deshalb nicht nur die Geschwindigkeit beim Lesen und Schreiben, sondern auch die Eigenschaften während der langen Zeit dazwischen.
Der Transistor soll im ausgeschalteten Zustand möglichst wenig ungewollten Strom durchlassen. Im eingeschalteten Zustand muss er dagegen ausreichend leitfähig sein, damit der Zugriff gelingt. Diese beiden Anforderungen ziehen an verschiedenen Eigenschaften eines Bauteils. Ein Material, das in einer Situation hilfreich ist, muss zugleich zur anderen passen.
Beim Verkleinern und Stapeln entstehen weitere Aufgaben. Jede zusätzliche Ebene muss gefertigt werden können, ohne die darunterliegenden Schichten unbrauchbar zu machen. Abstände, Anschlüsse und Prozessbedingungen verändern sich. Ein dreidimensionaler Speicher ist deshalb nicht einfach eine flache Zelle, die beliebig oft kopiert und übereinandergelegt wird.
Imec verfolgt seit 2020 eine andere Zellarchitektur
In seinem Überblick zu IGZO-DRAM beschreibt imec einen seit 2020 untersuchten Ansatz mit zwei Dünnfilmtransistoren und ohne separaten Kondensator. Die Abkürzung lautet 2T0C. Ein Transistor dient dem Schreiben, der andere dem Lesen. Sehr geringe Ausschaltströme von Oxidtransistoren sind für den Erhalt des gespeicherten Zustands interessant.
Das ist eine eigenständige Entwicklungslinie im Speicherdesign. Sie verändert, wo und wie Ladung genutzt wird, und eröffnet Möglichkeiten für dichtere sowie gestapelte Strukturen. Imec beschreibt dazu Fortschritte bei Zell- und Transistorgestaltung. Die Forschung betrachtet mehrere Eigenschaften gemeinsam, unter anderem Haltezeit, Zugriff und Stabilität des Schaltverhaltens.
Ein anderer imec-Ansatz verwendet zwei Transistoren und einen Kondensator: 2T1C. Bei den 2023 vorgestellten Arbeiten für analoges In-Memory-Computing kann ein gespeicherter Spannungswert ein Gewicht für Berechnungen darstellen. Die Zellform und Aufgabe unterscheiden sich von 2T0C-DRAM. Gemeinsam ist das Interesse an Oxidtransistoren, deren Materialeigenschaften zur gewünschten Speicher- oder Rechenfunktion passen müssen.
Die Unordnung im Kanal ist kein einzelner Schalter
Amorph bedeutet, dass ein Material keine über große Entfernungen regelmäßig wiederholte Kristallordnung besitzt. Daraus folgt nicht, dass seine elektrischen Eigenschaften beliebig wären. Es gibt lokale Atomumgebungen und Bindungen. Unterschiedliche Umgebungen können Zustände erzeugen, die den Transport von Elektronen beeinflussen.
Solche Zustände lassen sich als zusätzliche Möglichkeiten für Elektronen verstehen. Einige unterstützen die Bereitstellung beweglicher Ladung. Andere halten Elektronen vorübergehend fest. Für einen Transistor kann dieses Festhalten verändern, bei welcher Steuerspannung er schaltet und wie deutlich sich Strom mit der Spannung verändert. Der Begriff Defekt beschreibt somit keine einheitliche Wirkung.
Ein Vergleich hilft: Eine Straße kann einzelne Haltebuchten besitzen. Für den Verkehr ist es entscheidend, ob sie Fahrzeuge nur kurz aufnehmen oder ob sie den Durchfluss lange unterbrechen. Im Material geht es um Energien und Aufenthaltsmöglichkeiten von Elektronen, nicht um wirkliche Autos. Das Bild macht aber verständlich, warum die Art einer Falle wichtiger sein kann als die pauschale Frage, ob das Material Defekte besitzt.
Die US-Messung verbindet diese Zustände mit dem Schaltverhalten
Eine am 2. September veröffentlichte Studie von Måns Mattsson und Kollegen untersucht amorphe IGZO-Dünnfilmtransistoren mit ultrabreitbandiger Photoleitfähigkeitsmikroskopie. Die Autoren messen elektronische Zustände nahe der Mobilitätskante und vergleichen 25 Fertigungsbedingungen. Ihre Modelle verbinden die gemessenen flachen Fallen mit Eigenschaften der Strom-Spannungs-Kurven.

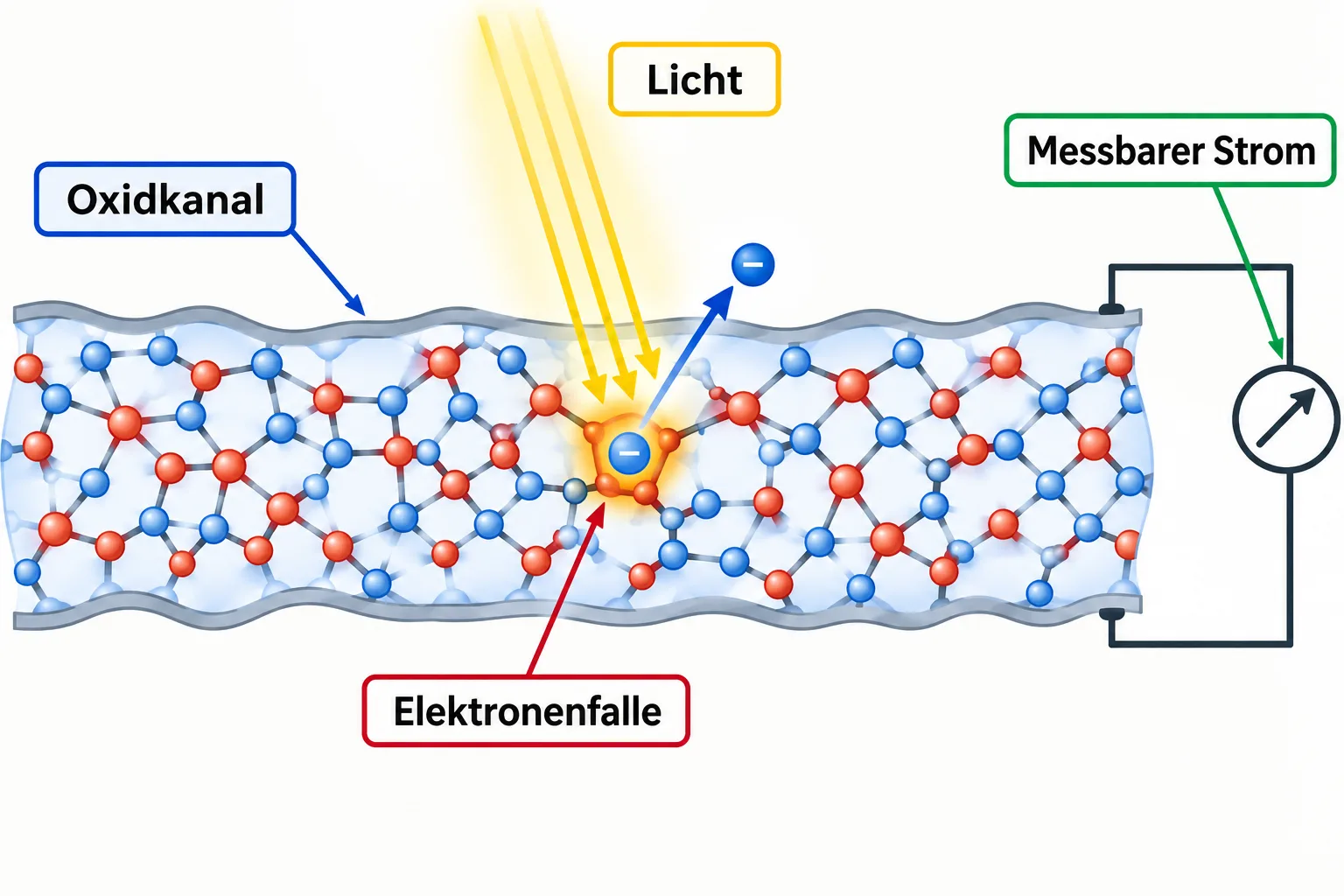

Die Oregon State University erläuterte die Arbeit am 6. Oktober. Licht löst Elektronen aus besetzten Zuständen; daraus entsteht ein messbares elektrisches Signal. Der Zugang ist damit eine Verbindung zwischen optischer Anregung und elektrischem Verhalten. Man sieht die Wirkung von Zuständen im arbeitenden Bauteil, statt ein einzelnes Atom direkt zu fotografieren.
Das ergänzt die Arbeit an der Zellform um eine neue Erklärungsebene. Wenn zwei Transistoren verschiedene Kennlinien zeigen, lässt sich fragen, welche Zustände im Material dazu beitragen. Eine solche Zuordnung hilft, Fertigungsänderungen gezielter zu untersuchen. Die interessante Information ist nicht allein, dass eine Probe besser schaltet, sondern welche innere Eigenschaft mit dem Unterschied zusammenhängt.
Ein überzeugendes Einzelbauteil und ein großes Feld stellen andere Fragen
Ein Speicher enthält viele Zellen. Selbst wenn eine einzelne Zelle ausgezeichnet arbeitet, muss ihre Eigenschaft in großer Zahl reproduzierbar sein. Schon eine breite Streuung der Schaltschwellen kann zusätzlichen Aufwand beim Betrieb auslösen. Der Prozess muss deshalb nicht nur einen guten Mittelwert, sondern auch beherrschbare Unterschiede liefern.
Dazu kommt die Zeit. Elektrische Belastung und Temperaturen können beeinflussen, wie sich ein Transistor später verhält. Für eine gestapelte Struktur sind außerdem die Schritte wichtig, die nach der ersten Schicht folgen. Eine Messmethode wird besonders wertvoll, wenn sie solche Veränderungen mit den zugrunde liegenden Zuständen verbinden kann.
Aus diesem Zusammenhang leiten wir die These ab: Materialkontrolle wird zum Bindeglied zwischen einem aussichtsreichen Zellkonzept und einer verlässlich nutzbaren größeren Struktur. Die imec-Arbeiten zeigen mögliche Wege des Aufbaus. Die US-Messung untersucht eine Ursache des Schaltverhaltens. Beide Aufgaben bleiben unterscheidbar, unterstützen aber dieselbe Suche nach reproduzierbaren Oxidbauteilen.
Das Gegenargument: Materialverständnis löst nicht jede Integrationsfrage
Ein gutes Messverfahren vereinfacht die Diagnose. Es erledigt nicht automatisch die übrige Entwicklung. Ein Speicher braucht auch passende Kontakte, Isolation, Leseelektronik und Herstellungsabläufe. Ebenso beeinflusst die gewählte Architektur, welche Materialeigenschaften überhaupt besonders wichtig werden. Der Engpass kann sich im Laufe der Entwicklung verschieben.
Deshalb ist die These keine Rangliste, in der ein Material Silizium generell ablöst. Verschiedene Teile eines Chips erfüllen verschiedene Aufgaben. Ein Oxidtransistor kann für geringe Leckströme oder bestimmte Prozessbedingungen interessant sein, während ein anderes Bauteil andere Anforderungen erfüllen muss. Die mögliche Stärke von IGZO liegt in der passenden Verbindung von Material, Zellform und Einsatz.
Perfekte Kristalle sind somit nicht das einzige Ziel, das Fortschritt ermöglicht. Entscheidend ist, die relevante Unordnung zu kennen und ihre Wirkung zu beherrschen. Genau diese Entwicklung wird in Europa und den USA greifbarer: Speicherforscher entwerfen neue Strukturen, während andere die inneren Zustände genauer mit dem Verhalten des Bauteils verbinden. Ein Defekt wird dadurch von einem unscharfen Problem zu einer untersuchbaren technischen Größe.
Quellen
- Måns Mattsson und Kollegen / Advanced Functional Materials: Shallow Trap States Control Electrical Performance of Amorphous Oxide Semiconductor Thin-Film Transistors (2026-09-02).
- Hannah Ashton / Oregon State University: Atomic defects key to next-generation memory (2026-10-06).
- imec: Disrupting the DRAM roadmap with capacitor-less IGZO-DRAM technology.
- imec: IGZO-based DRAM for analog in-memory computing.
