Ein Material kann eine große Bandlücke besitzen und trotzdem für einen elektronischen Schalter ungeeignet sein: Wenn sich der Stromfluss kaum kontrollieren lässt, bleibt die interessante Eigenschaft praktisch schwer nutzbar. Eine am 7. Oktober in Nature veröffentlichte Studie beschreibt hier einen Fortschritt. Das Team um Jacob Steele und Debaditya Bhattacharya berichtet über siliziumdotierte Aluminium-Gallium-Oxid-Schichten mit Bandlücken über sieben Elektronenvolt und untersucht daraus gefertigte Bauteile.
Der Kern liegt in der Verbindung zweier Eigenschaften: einer sehr großen Bandlücke und gezielt erzeugter elektrischer Leitfähigkeit. Die Forschenden arbeiten mit der Alpha-Kristallform des Oxids und züchten dünne Schichten auf Saphir. Für die Leistungselektronik ist diese Materialklasse interessant, weil große Bandlücken neue Möglichkeiten für Bauteile eröffnen, die hohe Spannungen verarbeiten sollen.
Die Bandlücke ist eine Energiegröße
Elektronen in einem Festkörper können bestimmte Energiebereiche einnehmen. Die Bandlücke bezeichnet den Abstand zwischen dem Valenzband und dem Leitungsband. Ihre Einheit, das Elektronenvolt, beschreibt Energie. Eine Angabe von sieben Elektronenvolt ist deshalb etwas anderes als die Betriebsspannung eines Bauteils.
Diese Unterscheidung verhindert eine naheliegende Fehlinterpretation: Ein Material mit sieben Elektronenvolt Bandlücke ist kein Schalter für genau sieben Volt. Welche Spannung ein fertiges Bauteil verkraftet, hängt auch von seinem Aufbau und dem Materialzustand ab. Für die Entwicklung müssen daher mehrere Eigenschaften zusammenpassen, statt nur einen großen Wert zu maximieren.

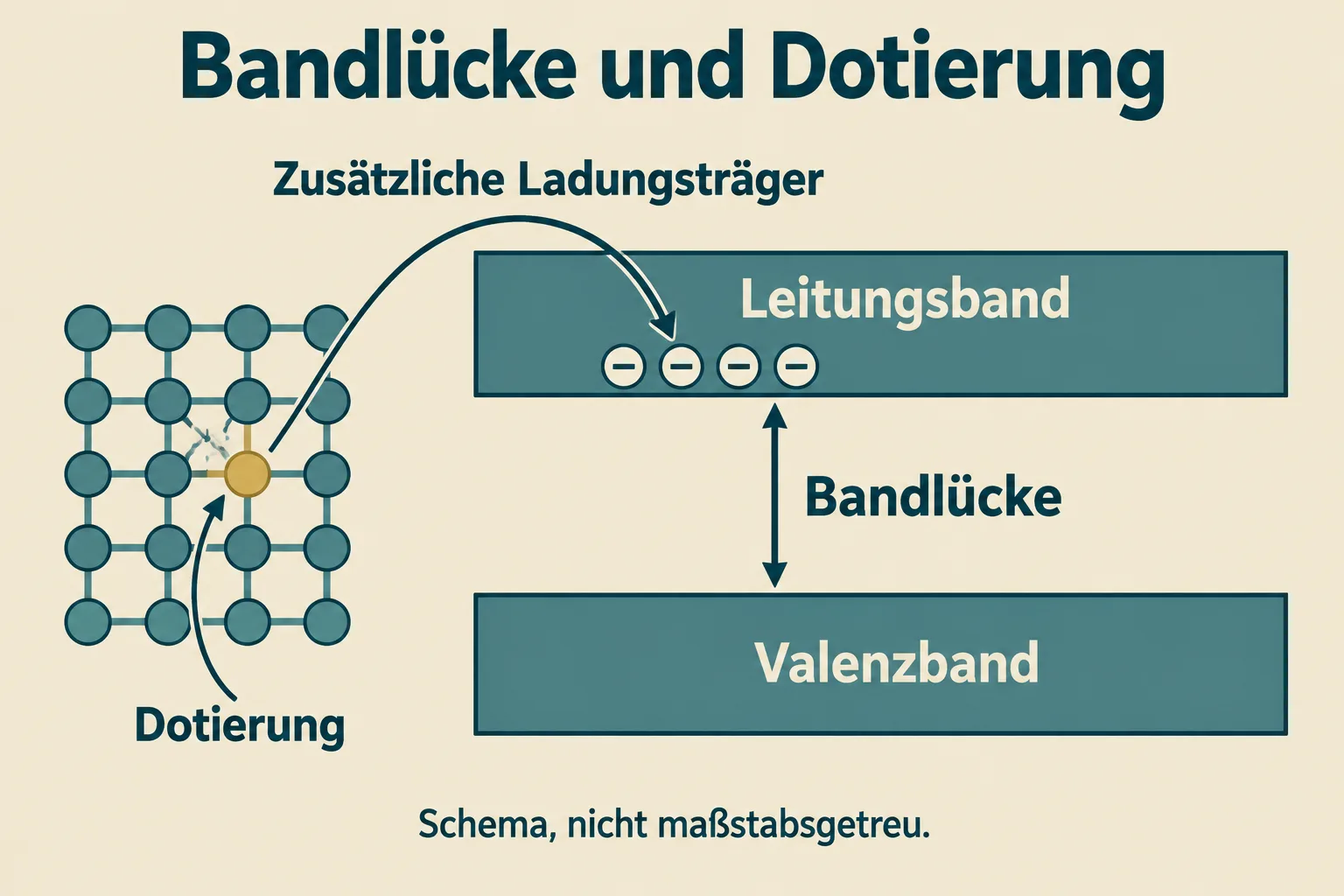

Die Bandlücke gehört zur grundlegenden Energielandschaft des Kristalls. Damit ein Halbleiter gezielt Strom führen kann, braucht er zusätzlich geeignete Ladungsträger. Die Dotierung verändert diesen Teil des Problems: Fremdatome werden kontrolliert eingebracht, um die elektrischen Eigenschaften zu beeinflussen. In der neuen Studie übernimmt Silizium diese Rolle.
Eine breite Materialspanne war schon bekannt
Die Aluminium-Gallium-Oxid-Familie ist bereits länger Gegenstand der Forschung. Eine Studie von Riena Jinno und Kollegen aus dem Jahr 2021 zeigte Schichten mit Bandlücken von 5,4 bis 8,6 Elektronenvolt. Die Zusammensetzung der Legierung und die Orientierung des Saphirs waren dabei entscheidend. Das geeignete Wachstum musste die gewünschte Kristallform erhalten.
Diese Vorgeschichte macht die aktuelle Nachricht verständlicher. Eine große Bandlücke herzustellen und die Leitfähigkeit über Dotierung zu kontrollieren sind verschiedene Entwicklungsaufgaben. Die neue Veröffentlichung rückt die zweite Aufgabe und erste Bauteile in den Mittelpunkt. Der Fortschritt besteht damit in einer Kombination von Materialeigenschaften, die für elektronische Funktionen gebraucht wird.
Eine Leitfähigkeitsmessung stellt dabei eine andere Frage als die Bestimmung der Bandlücke: Wie gut transportiert die untersuchte Schicht unter festgelegten Bedingungen elektrische Ladung? Für einen Entwickler sind beide Antworten wichtig. Das Material soll die gewünschte Energielandschaft besitzen und zugleich einen nutzbaren Strompfad ermöglichen. Erst zusammen ergeben diese Eigenschaften eine sinnvolle Grundlage für das Bauteil.
Vom leitenden Film zum kontrollierten Strompfad
Das Team berichtet außerdem über eine Schottkydiode und einen Feldeffekttransistor mit dem Namen AlphaFET. Diese Bauteiltypen stellen unterschiedliche Anforderungen. Eine Diode bildet einen gerichteten Strompfad; bei einem Feldeffekttransistor wird die Leitfähigkeit eines Kanals über ein elektrisches Steuersignal beeinflusst. Der Schritt zum Bauteil verlangt deshalb mehr als eine messbar leitende Schicht.
Kontakte müssen den Strom in das Material hinein- und wieder herausführen. Der Kanal muss seine vorgesehene Funktion im gesamten Aufbau erfüllen. Für die Einordnung ist die Trennung der Ergebnisse wichtig: Die Studie meldet Materialbandlücken über sieben Elektronenvolt und Bauteile mit Kanälen im von den Autoren als „colossal“ bezeichneten Bereich über sechs Elektronenvolt.
Als Unterlage verwenden die Forschenden Saphir, ein bereits in großen Mengen hergestelltes Material. Seine Verfügbarkeit ist für weitere Entwicklung interessant: Ein geeigneter Träger gehört ebenso zum Fertigungsweg wie die eigentliche aktive Schicht. Bei einer künftigen Komponente zählen schließlich auch reproduzierbare Herstellung, Kontakte und der Umgang mit Wärme.
Die Veröffentlichung liefert damit einen Forschungsbaustein für eine Materialfamilie am äußersten Rand heutiger Halbleiterentwicklung. Besonders aufschlussreich ist die Verbindung aus großer Bandlücke, Dotierung und demonstrierten Bauteilfunktionen. Sie zeigt, welche technischen Schritte zusammenkommen müssen, bevor aus einem ungewöhnlichen Kristall ein brauchbarer elektronischer Strompfad wird.
Quellen
Jacob Steele, Debaditya Bhattacharya und Kollegen: A 7-eV bandgap semiconductor based on silicon-doped α-(AlxGa1−x)2O3, Nature, 7. Oktober 2026; öffentlich zugängliches Abstract. Riena Jinno und Kollegen: Crystal orientation dictated epitaxy of ultrawide-bandgap 5.4- to 8.6-eV α-(AlGa)2O3 on m-plane sapphire, Science Advances, 8. Januar 2021.
