Kann ein Chip riechen? Was der Graphen-Sensor im Labor wirklich misst

Ein Graphen-Sensor mit Insektenrezeptor übersetzt Molekülbindung in ein Signal. Was die Studie zeigt – und was bis zur E-Nose fehlt.

Von Wolfgang

28. Juli 20266 Min. Lesezeit

Ein Graphen-Sensor mit Insektenrezeptor übersetzt Molekülbindung in ein Signal. Was die Studie zeigt – und was bis zur E-Nose fehlt.

Ein biologischer Geruchsrezeptor auf einem Graphen-Transistor erzeugt ein elektrisches Signal, wenn getestete Moleküle an ihn binden. Das ist ein bemerkenswerter Sensorkern. Eine elektronische Nase für Klinik, Küche oder Umweltmessung ist daraus aber noch nicht geworden.

Das Wichtigste in 30 Sekunden

Ein Team koppelte den Insekten-Geruchsrezeptor MhOR5 direkt an Graphen-Feldeffekttransistoren.
Im Labor reagierte der Chip auf 16 getestete kleine organische Verbindungen konzentrationsabhängig.
Die Unterscheidung von Eugenol und Isoeugenol ist ein interessantes Einzelergebnis, aber kein Beleg für eine allgemeine Stoffidentifikation.
Für eine alltagstaugliche elektronische Nase fehlen unter anderem Kalibrierung, Messungen in realen Mischungen sowie Tests gegen Feuchte, Temperatur und Drift.

Wissenschaftlerin hält im Labor eine kleine Sensorplatine mit Messkabeln neben einem unbeschrifteten Probenbehälter. — Ein biohybrider Sensor als Laboraufbau, nicht als fertige elektronische Nase – durch KI erzeugt

Gerüche sind für Menschen selbstverständlich, für Sensoren jedoch anspruchsvoll. In der Luft und in Flüssigkeiten treten Moleküle selten einzeln auf. Sie kommen als Mischungen, ihre Konzentrationen schwanken, und Temperatur oder Feuchte verändern die Messung. Genau an dieser Stelle setzt eine neue Arbeit aus San Diego an: Sie verbindet einen biologischen Rezeptor mit einem Halbleiterbauteil und macht die Bindung eines Moleküls elektrisch sichtbar.

Das Team integrierte den gereinigten Insekten-Geruchsrezeptor MhOR5 aus Machilis hrabei direkt auf Graphen-Feldeffekttransistoren, kurz Graphen-FETs. Die Studie erschien am 12. Juli 2026 online; die University of California San Diego stellte sie am 27. Juli vor. Ihr belastbarer Kern ist enger als manche Vision einer „elektronischen Nase“: Im definierten Laborversuch entstanden für 16 kleine organische Verbindungen konzentrationsabhängige elektrische Antworten.

Vom Molekül zum Signal

MhOR5 ist kein universeller Molekülscanner. Frühere Strukturarbeit beschreibt den Rezeptor als breit abgestimmten, odorantengesteuerten Ionenkanal. Er kann also auf unterschiedliche chemische Reize reagieren. Für den aktuellen Chip ist entscheidend, dass dieser biologische Teil an die empfindliche Oberfläche eines Graphen-Transistors gekoppelt wird.

Ein Feldeffekttransistor reagiert auf Veränderungen in seiner unmittelbaren elektrischen Umgebung. Bindet ein getestetes Molekül im Versuchsaufbau an den Rezeptor, verändert sich diese Umgebung beziehungsweise die gemessene Transistorantwort. Aus einer molekularen Wechselwirkung wird so ein auslesbares Signal. Darin liegt die Besonderheit: Die Biologie liefert die Erkennung, der Halbleiter macht sie elektronisch auslesbar.

Molekül: Eine der getesteten organischen Verbindungen trifft im Versuchsaufbau auf den Rezeptor.
MhOR5: Der Insektenrezeptor liefert die biologische, breit abgestimmte Bindungsstelle.
Graphen-FET: Der Transistor registriert die Veränderung an seiner Oberfläche als elektrisches Signal.
Spätere Systemebene: Erst Kalibrierung und Signalverarbeitung könnten aus vielen Signalen eine belastbare Einordnung machen.

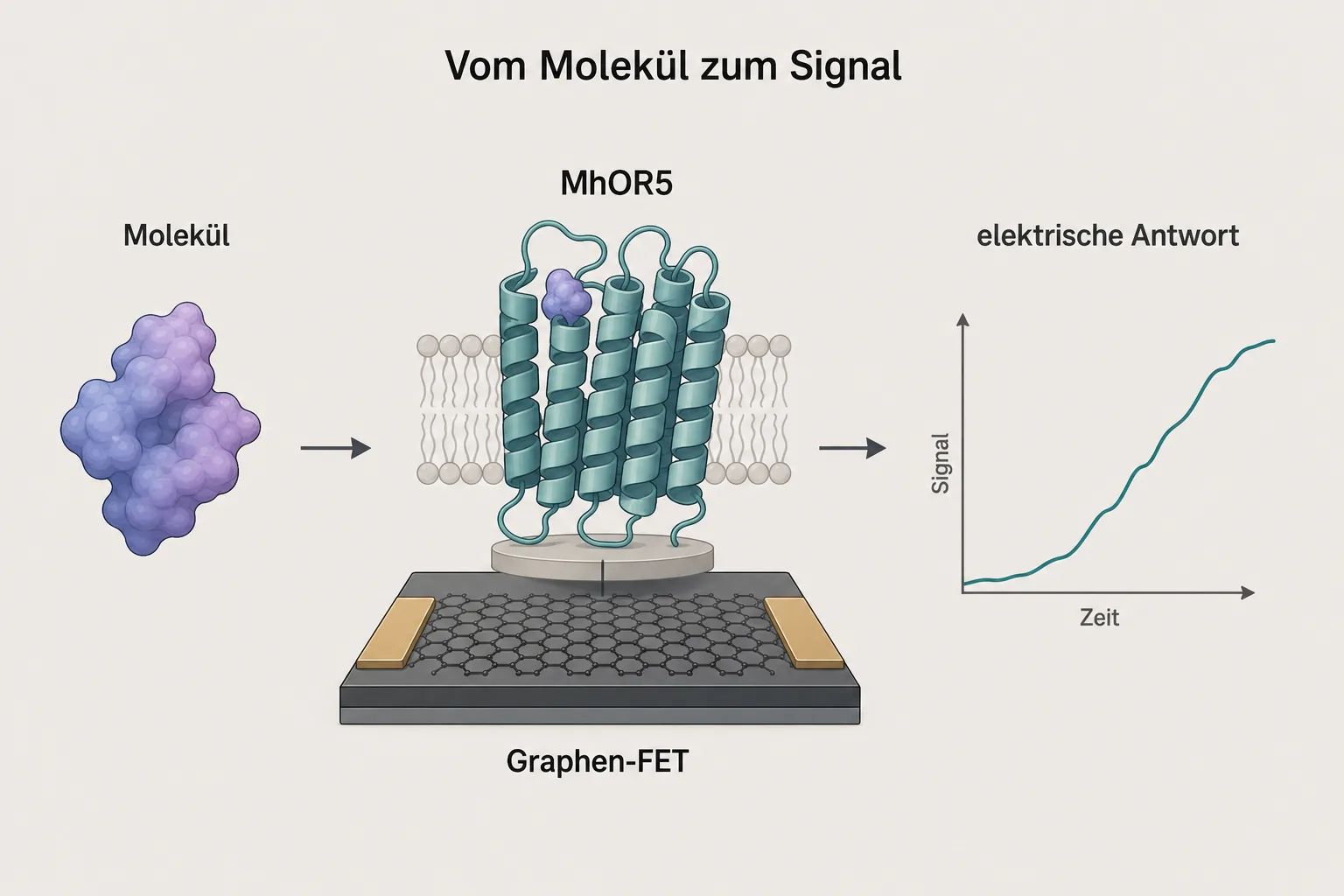

Schematische Grafik zeigt ein Molekül, den Rezeptor MhOR5, einen Graphen-Feldeffekttransistor und eine elektrische Antwort. — Die Messkette verbindet Molekülbindung, MhOR5 und die elektrische Antwort des Transistors – durch KI erzeugt

Was der Versuch gezeigt hat – und was nicht

Die Studie berichtet Messungen mit 16 chemisch unterschiedlichen kleinen organischen Verbindungen, darunter Eugenol, DEET, Hexanol und Octanol. Der untersuchte Labor-Konzentrationsbereich lag zwischen 200 nM und 10 mM. Die Antworten waren konzentrationsabhängig. Das stützt die Aussage, dass der biohybride Sensor auf den Testkatalog reagierte.

Mehr lässt sich aus den zugänglichen Quellen nicht seriös machen. Der Bereich von 200 nM bis 10 mM ist keine Nachweisgrenze für Atemluft, Raumluft, klinische Proben oder den Feldeinsatz. Auch die gemessenen Antworten auf 16 Stoffe bedeuten nicht, dass der Chip alle 16 Stoffe eindeutig identifiziert hat. Die berichtete Trennung von Eugenol und Isoeugenol ist innerhalb dieses Testsatzes besonders aufschlussreich, beweist aber keine allgemeine Fähigkeit, Strukturisomere zu unterscheiden.

Im Paper berichtet	Für reale Anwendungen noch offen
Direkte Kopplung von MhOR5 an Graphen-FETs	Reproduzierbarkeit über Chips und Proteinchargen
Konzentrationsabhängige Antworten auf 16 Testverbindungen	Messung in wechselnden, realen Mischungen
Unterscheidung von Eugenol und Isoeugenol im Testsatz	Allgemeine Stoffidentifikation und Fehlerraten
Bis zu drei Monate Lagerung bei minus 80 Grad Celsius samt Freeze-Thaw-Tests	Haltbarkeit bei Raumtemperatur und Stabilität im Betrieb

Warum ein Sensor noch keine elektronische Nase ist

Eine elektronische Nase ist in der Regel ein System, nicht nur ein empfindlicher Chip. Ein unabhängiger Überblick zu robotischer Olfaktion beschreibt dafür Sensoren oder Sensorarrays, Algorithmen zur Mustererkennung, Kalibrierung und Tests unter realen Bedingungen. Ob aus dem Signal eine brauchbare Aussage wird, entscheidet sich erst auf dieser Systemebene.

Reale Gerüche bringen mehrere Schwierigkeiten zusammen: Moleküle überlagern sich, Konzentrationen verändern sich, Feuchte und Temperatur verschieben Antworten. Auch Turbulenz, Ansprech- und Erholzeiten, Alterung und Drift können ein Messbild verändern. Ein Rezeptor-Graphen-Chip kann ein wichtiger Baustein sein, beantwortet diese Fragen aber nicht automatisch.

Der stärkste Einwand gegen vorschnelle Erwartungen ist deshalb zugleich der faire Maßstab für die Arbeit: Das Laborergebnis ist präzise und interessant, aber es enthält keine anwendungsspezifische Validierung für Diagnostik, Lebensmittelkontrolle, Umweltmonitoring, Landwirtschaft oder Biodefense. Diese Felder werden als mögliche Perspektiven genannt, nicht als bereits nachgewiesene Leistung.

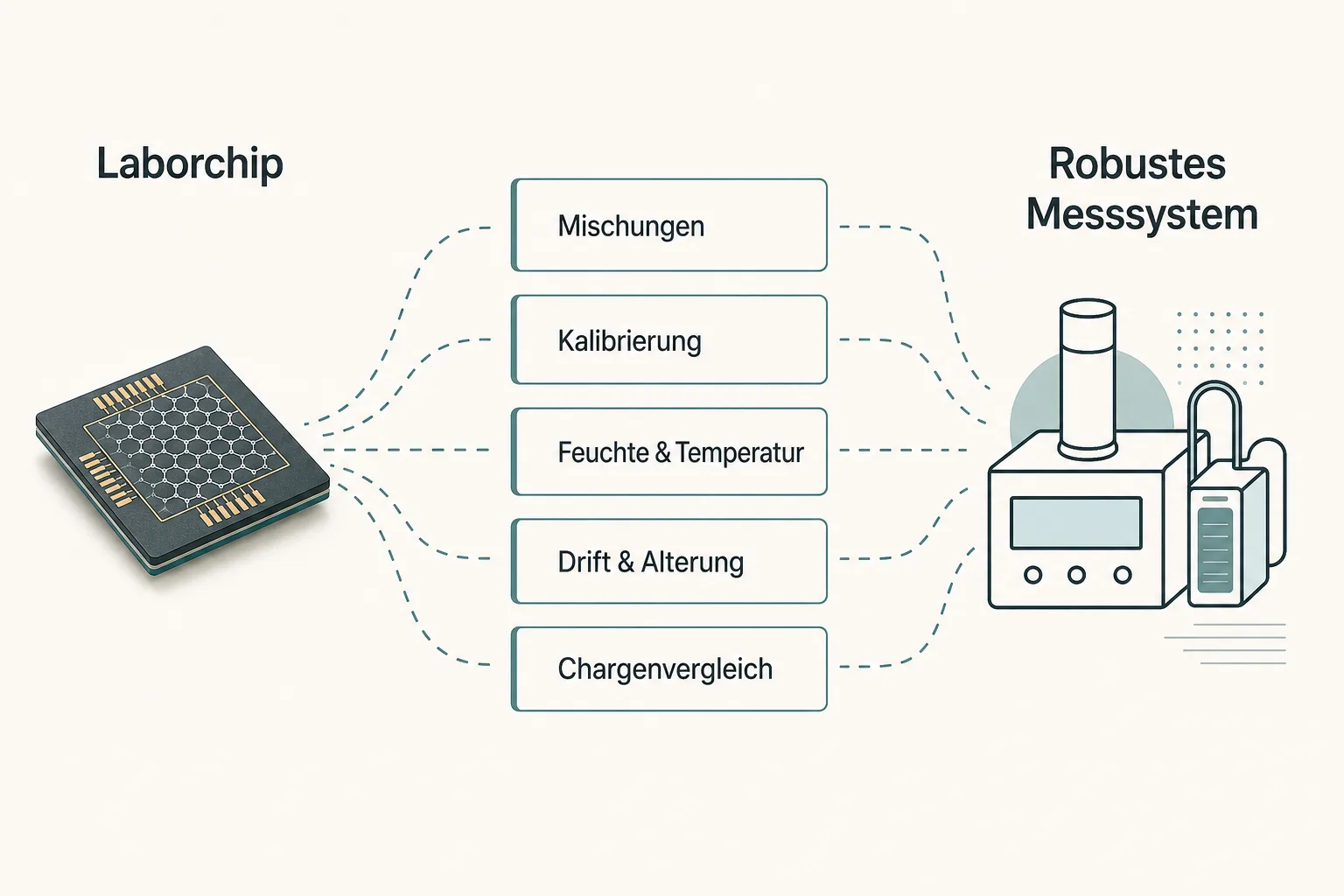

Infografik stellt einen Laborchip einem robusten Messsystem gegenüber und nennt offene Prüfpunkte wie Mischungen, Kalibrierung und Drift. — Der Weg zum robusten Messsystem bleibt mit mehreren Prüfpfaden offen – durch KI erzeugt

Was für den Transfer nach Deutschland und Europa offen ist

Für die europäische Sensor- und Halbleiterforschung liegt der nächste Schritt nicht in einer schnellen Produktbehauptung. Er liegt in Vergleichbarkeit: Funktionieren mehrere Chips und Proteinchargen ähnlich? Bleibt das Signal in Mischungen, bei wechselnder Feuchte und Temperatur sowie über längere Zeit stabil? Und lässt es sich so kalibrieren, dass ein späteres System seine Aussage nachvollziehbar begründen kann?

Bei Anwendungen mit Gesundheits- oder Lebensmittelaussagen kämen weitere Anforderungen hinzu. Dann reichen ein überzeugender Sensorkern und ein sauberer Laborversuch nicht aus; nötig wären je nach Einsatz analytische, regulatorische und gegebenenfalls klinische Nachweise. Die zugänglichen Aufzeichnungen liefern hierzu keine Replikatzahlen, Negativkontrollen, Kalibrierprotokolle, Driftkurven, Statistik oder Fertigungsausbeute. Der Volltext und das Supplement waren in der Recherche wegen eines HTTP-403-Zugriffs nicht einsehbar. Diese Lücken lassen sich nicht durch eine glatte Erzählung schließen.

Herstellung und Stabilität: Fortschritt, aber keine Serienreife

Die Arbeit berichtet eine Proteinreinheit von 80 Prozent, eine Herstellung der Rezeptoren in Säugetierzellen, Wafer-Fertigung der Graphen-FETs und Qualitätskontrolle vor dem Einsatz. Das zeigt, dass die Forscher über den Einzelversuch hinaus an der Herstellbarkeit gearbeitet haben. Es ist jedoch kein Nachweis für ein Serienprodukt, einen Preis oder einen Markteintritt.

Auch die genannte Stabilität von bis zu drei Monaten braucht ihren Kontext: Sie bezieht sich auf Lagerung bei minus 80 Grad Celsius und Freeze-Thaw-Tests. Daraus lässt sich keine Haltbarkeit bei Raumtemperatur und keine Betriebsfestigkeit im Feld ableiten.

Der Transferpfad vom Laborchip zum Messsystem

Messungen in realen Mischungen statt nur im definierten Testkatalog
Kalibrierung, Signalverarbeitung und dokumentierte Fehlerraten
Tests gegen Feuchte, Temperatur, Alterung und Drift
Vergleichbarkeit über Chips, Chargen und Produktionsläufe
Anwendungsspezifische Validierung, bevor Diagnostik- oder Sicherheitsversprechen entstehen

Die nüchterne Einordnung

Der MhOR5-Graphen-Sensor macht sichtbar, wie eng Biologie und Halbleitertechnik zusammenarbeiten können. Seine Stärke liegt nicht darin, bereits „alles zu riechen“, sondern darin, Molekülbindung mit einem direkt auslesbaren elektronischen Signal zu verbinden. Ob daraus ein verlässliches Messsystem wird, entscheidet sich erst bei Kalibrierung, Reproduzierbarkeit und Tests außerhalb der geschützten Laborumgebung.
