Grid-Forming Inverter sind netzbildende Wechselrichter. Sie werden wichtig, weil moderne Stromnetze immer weniger von großen rotierenden Generatoren geprägt sind – und immer stärker von Windparks, Photovoltaik, Batteriespeichern und Leistungselektronik.
Warum das Thema jetzt relevant wird
Das klassische Stromnetz war lange ein Netz der rotierenden Maschinen. Kohle-, Gas-, Wasser- oder Kernkraftwerke speisten über Synchrongeneratoren ein. Diese Maschinen bringen eine Eigenschaft mit, die im Alltag kaum sichtbar ist, für den Netzbetrieb aber enorm wichtig: Trägheit. Wenn im Netz plötzlich Leistung fehlt oder eine Störung auftritt, ändert sich die Frequenz nicht sofort sprunghaft. Die rotierenden Massen bremsen die Veränderung erst einmal ab.
Mit Windkraft, Photovoltaik, Batteriespeichern und Gleichstromverbindungen verändert sich diese Grundlage. Viele neue Anlagen hängen über Umrichter am Netz. Sie liefern Strom sehr präzise und schnell, aber sie bringen keine mechanische Schwungmasse mit. Stabilität entsteht dann nicht mehr automatisch aus der Physik großer Generatoren, sondern muss über Regelungstechnik bereitgestellt werden. Genau hier kommen Grid-Forming Inverter ins Spiel.
Was ist ein Grid-Forming Inverter?
Ein Grid-Forming Inverter ist ein Wechselrichter, der am Netzanschlusspunkt aktiv eine Spannung vorgibt. Er prägt also Spannung, Frequenz und Phasenlage mit, statt sich nur an einem vorhandenen Netzsignal auszurichten. Vereinfacht gesagt: Er kann dem Netz einen Takt geben.
Das unterscheidet ihn von vielen heutigen netzfolgenden Wechselrichtern. Grid-Following Inverter messen zunächst die vorhandene Netzspannung, synchronisieren sich damit und speisen anschließend einen gewünschten Strom ein. Das funktioniert gut, solange das Netz stark genug ist und eine stabile Referenz liefert. Wird das Netz schwach, sehr umrichterlastig oder zeitweise inselartig betrieben, reicht dieses Prinzip nicht immer aus.

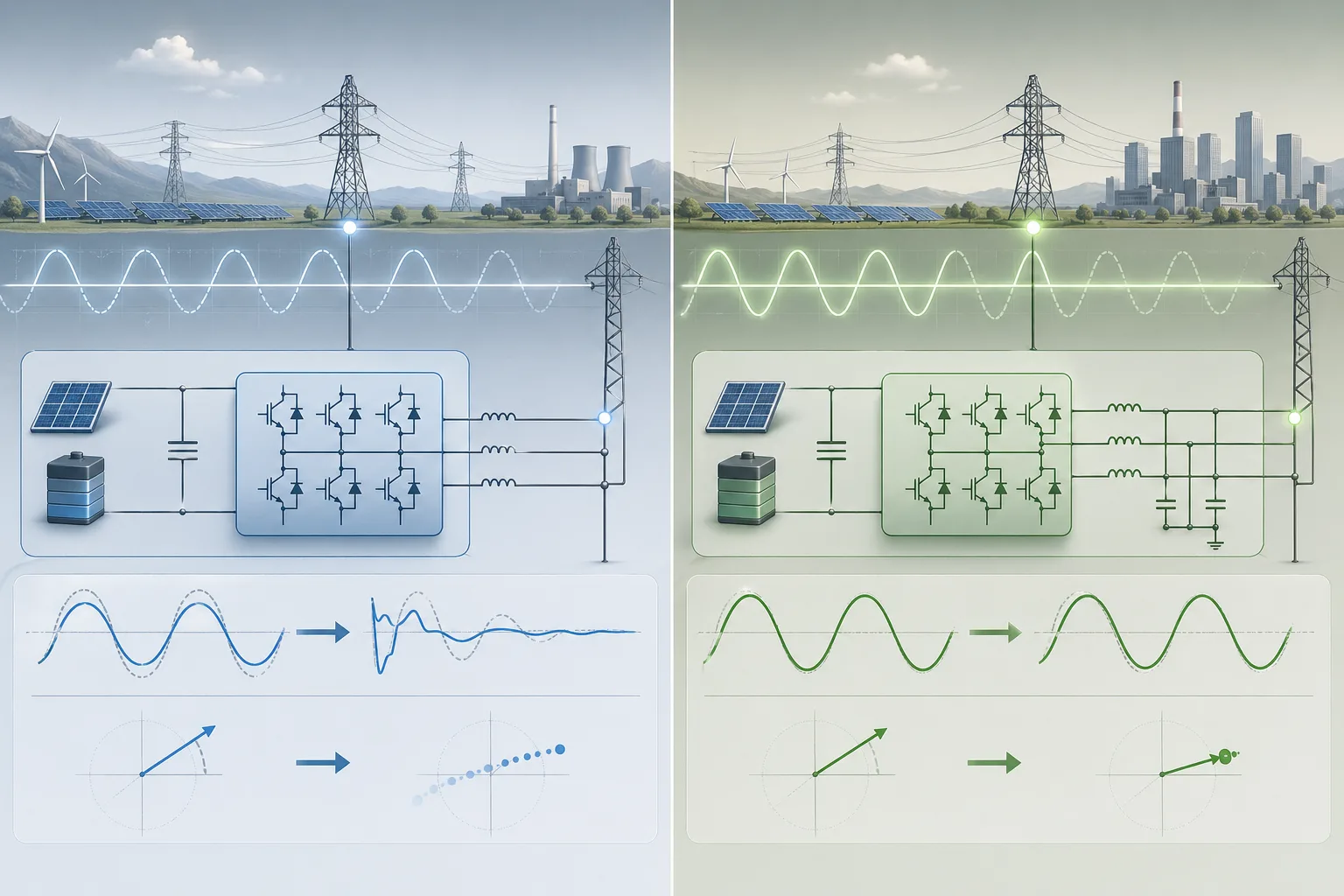

Grid-Following und Grid-Forming: der Kernunterschied
Der Unterschied lässt sich mit einem Bild erklären. Ein grid-following Umrichter ist wie ein Musiker, der einem Dirigenten folgt. Ein grid-forming Umrichter setzt den Takt ein Stück weit selbst. Technisch steckt dahinter ein anderer Regelungsansatz: Nicht nur der eingespeiste Strom wird geregelt, sondern das Verhalten einer Spannungsquelle nachgebildet.
In der Fachwelt gibt es dafür mehrere Ansätze. Manche Konzepte arbeiten mit Droop-Regelung, andere mit virtuellen Synchronmaschinen, Matching Control oder virtuellen Oszillatoren. Die Details unterscheiden sich. Das Ziel ist ähnlich: Der Umrichter soll auf Leistungsänderungen, Frequenzabweichungen und Spannungsschwankungen so reagieren, dass das Netz stabil bleibt – auch wenn kaum noch konventionelle Generatoren online sind.

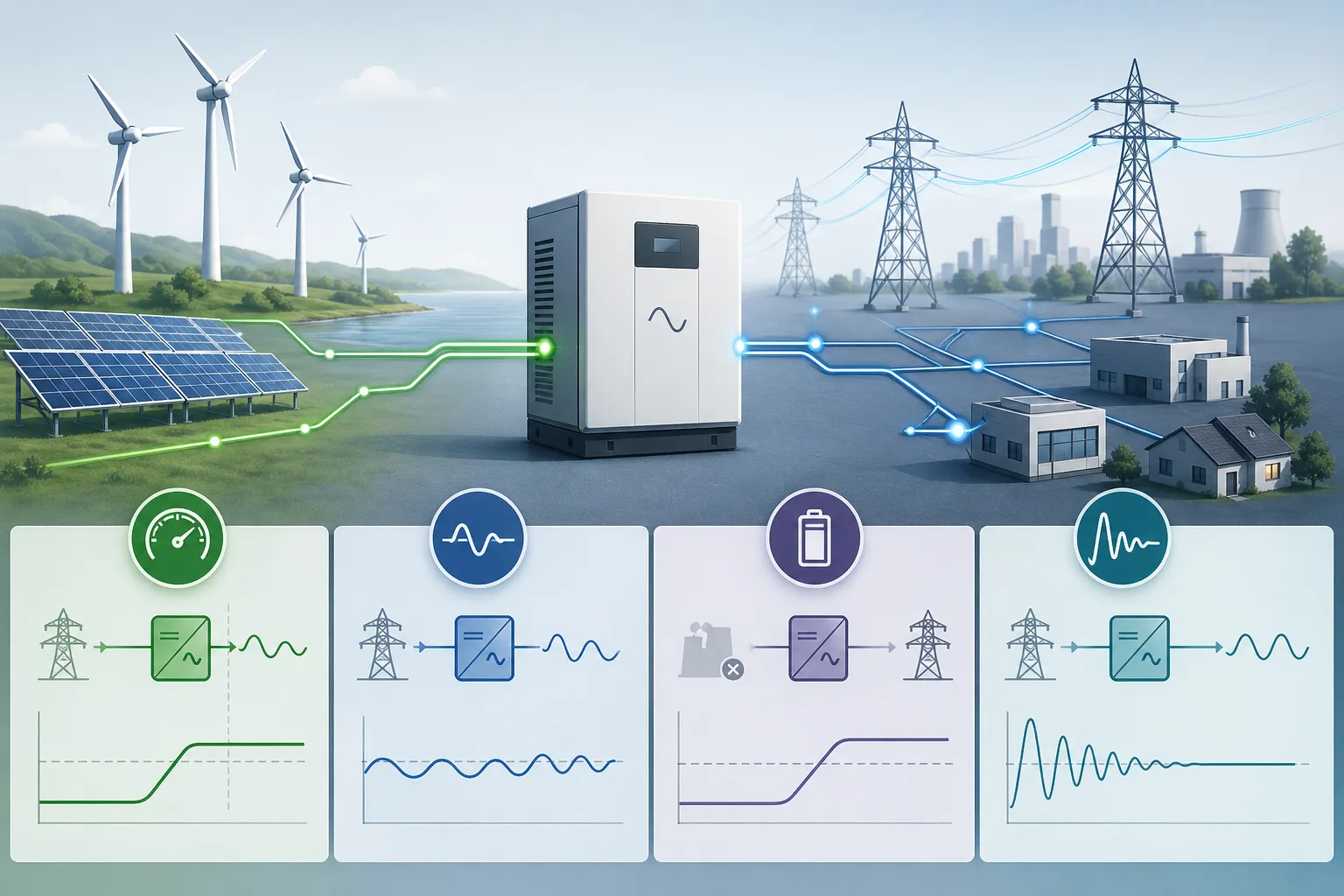

Welche Funktionen kann ein netzbildender Wechselrichter übernehmen?
Grid-Forming Inverter können Frequenzstützung, Spannungsstützung, schnelle Leistungsbereitstellung und Dämpfung von Schwingungen ermöglichen. Einige Systeme können auch Schwarzstartkonzepte unterstützen, also den Wiederaufbau eines Netzes nach einem Ausfall. Besonders relevant ist die sogenannte synthetische Trägheit. Dabei entsteht keine echte mechanische Masse. Die Regelung reagiert aber so schnell, dass sie dem Netz ähnlich hilft.
Wichtig ist auch das Verhalten bei Fehlern. Synchrongeneratoren liefern bei Kurzschlüssen hohe Fehlerströme. Schutzsysteme wurden historisch auf dieses Verhalten ausgelegt. Leistungselektronische Umrichter sind dagegen strombegrenzt. Deshalb reicht es nicht, einfach „grid-forming“ auf ein Datenblatt zu schreiben. Netzschutz, Fehlerdurchfahrverhalten, Strombegrenzung und Netzanschlussregeln müssen zusammenpassen.
Warum Batteriespeicher oft dazugehören
Ein netzbildender Wechselrichter braucht hinter der Leistungselektronik eine Energiequelle. Batteriespeicher passen gut dazu, weil sie sehr schnell Leistung aufnehmen und abgeben können. Ein Battery Energy Storage System mit grid-forming Wechselrichter kann daher mehr leisten als reine Energieverschiebung. Es kann auch Systemstabilität bereitstellen.
Das heißt aber nicht, dass jeder Batteriespeicher automatisch netzbildend ist. Viele Speicher arbeiten netzfolgend oder rein marktgetrieben. Ob ein System grid-forming eingesetzt werden kann, hängt von Wechselrichterhardware, Regelungssoftware, Zertifizierung, Schutztechnik, Netzanschlussbedingungen und Betriebsführung ab. Die Fähigkeit muss geplant, getestet und vom Netzbetreiber akzeptiert werden.
Technische Kennzahlen: worauf es wirklich ankommt
Bei einem Grid-Forming Inverter reicht der Blick auf Nennleistung und Wirkungsgrad nicht. Relevant sind Regelgeschwindigkeit, Überlastfähigkeit, Fault-Ride-Through-Verhalten, Spannungs- und Frequenzregelung, Stabilität bei geringer Kurzschlussleistung und die Interaktion mit anderen Umrichtern. Auch die Parametrierung spielt eine große Rolle.
Droop-Kennlinien, virtuelle Trägheitskonstanten, Dämpfungsparameter und Stromgrenzen bestimmen, wie ein Gerät auf Lastsprünge, Netzfehler oder Inselbetrieb reagiert. Eine zu aggressive Regelung kann Schwingungen auslösen. Eine zu vorsichtige Regelung liefert womöglich zu wenig Stabilitätsbeitrag. Gute Auslegung heißt deshalb: robust genug für reale Netze, nicht nur sauber in der Simulation.
Der schwierige Teil: Betrieb im Verbund
Ein einzelner netzbildender Wechselrichter lässt sich im Labor vergleichsweise gut testen. Schwieriger wird es, wenn viele Anlagen verschiedener Hersteller gleichzeitig im Netz arbeiten: Windparks, Photovoltaik, Batteriespeicher, HGÜ-Systeme, industrielle Verbraucher und verbleibende Synchrongeneratoren. Dann entsteht ein dynamisches Mehrreglersystem.
Genau deshalb braucht grid-forming transparente Modelle, standardisierte Prüfverfahren und klare Rollen im Netzbetrieb. Netzbetreiber müssen wissen, welche Anlage in welcher Situation Spannung oder Frequenz führt, welche Anlagen folgen und wie Schutz- und Leittechnik reagieren. Ohne diese Koordination kann lokale Stabilisierung im ungünstigen Fall neue Wechselwirkungen erzeugen.
Was bedeutet „netzbildend“ in der Praxis?
In der Praxis geht es nicht darum, dass ein einzelner Wechselrichter „das Netz übernimmt“. Netzbildend bedeutet vielmehr: Die Anlage kann innerhalb definierter Grenzen eine Spannungsreferenz bereitstellen und auf Leistungsänderungen so reagieren, dass andere Betriebsmittel sich daran orientieren können. Das kann in einem Inselnetz entscheidend sein, aber auch in einem großen Verbundnetz mit schwachen Netzbereichen.
Für Projekte heißt das: Die Anforderungen müssen früh in die Planung. Ein Speicherprojekt, das später netzbildend arbeiten soll, braucht andere Spezifikationen als ein Speicher, der nur Strompreisdifferenzen nutzt. Netzstudien, Schutzkonzept, Leittechnik, Zertifizierung und Betriebsstrategie gehören zusammen. Wird das erst nachträglich betrachtet, wird aus einer technischen Option schnell ein teurer Umbau.
Auch die Vergütung muss dazu passen. Netzbildende Fähigkeiten kosten Engineering, Tests und oft Reserven im Betrieb. Wenn Märkte und Netzanschlussregeln nur Energie oder Wirkleistung honorieren, bleibt der Stabilitätsnutzen wirtschaftlich unsichtbar. Auf Dauer braucht es deshalb klare Anforderungen und Produkte für Systemdienstleistungen, damit Anlagenbetreiber diese Fähigkeiten nicht nur bereitstellen können, sondern auch einen Grund haben, sie zuverlässig vorzuhalten.
Was bedeutet das für die Energiewende?
Je höher der Anteil erneuerbarer und umrichterbasierter Anlagen wird, desto stärker rückt netzbildende Leistungselektronik in den Mittelpunkt. Systemstabilität ist dann nicht mehr nur ein Nebenprodukt großer Kraftwerke, sondern eine Fähigkeit, die gezielt beschafft, parametriert und geprüft werden muss.
Das betrifft technische Anschlussregeln, Ausschreibungen, Speicherprojekte und die Frage, welche Anlagen künftig konventionelle Must-Run-Erzeugung ersetzen können. Grid-Forming Inverter sind damit kein Nischenthema für Spezialisten. Sie werden zu einem Baustein der Versorgungssicherheit in einem Stromsystem, das immer stärker aus erneuerbaren und digitalen Komponenten besteht.
Gerade deshalb lohnt sich der nüchterne Blick. Grid-forming löst nicht jedes Netzproblem. Es ersetzt weder Netzausbau noch saubere Schutzkonzepte. Aber es verschiebt die Grenze dessen, was mit erneuerbarer, leistungselektronischer Erzeugung stabil betrieben werden kann.
Fazit
Ein Grid-Forming Inverter ist ein netzbildender Wechselrichter, der Spannung und Frequenz aktiv mitprägt. Er hilft Stromsystemen, auch mit weniger rotierender Masse stabil zu bleiben. Besonders in Kombination mit Batteriespeichern kann daraus eine sehr schnelle und flexible Systemressource werden, die Netzbetrieb praktisch messbar und zuverlässig unterstützt.
Der entscheidende Punkt ist aber: Grid-forming ist keine einzelne Produkteigenschaft, die man einfach einschaltet. Es ist ein Zusammenspiel aus Hardware, Regelung, Schutztechnik, Netzanschluss, Tests und Betriebsführung. Wer moderne Stromnetze planen oder bewerten will, muss diese Fähigkeit verstehen – technisch, regulatorisch und wirtschaftlich.
